什么是高壓貼片電容？

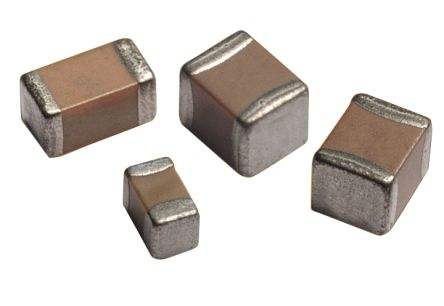

貼片電容是電子設備中大量使用的電子元件之一，廣泛應用于隔直，耦合，旁路，濾波，調諧回路，能量轉換，控制電路等方面。如：筆記本、主板、手機、數字照相機等一般電子回路及高電壓回路、液晶Backlight之變換器回路。應用貼片式陶瓷電容無極性，容量也很?。≒F級），一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻（因此有時候我們也稱之為“貼片電容”），但貼片電容上沒有代表容量大小的數字。
高壓貼片電容材質分類：
1、即高介電常數型X7R介質：高介電常數型X7R介質高壓貼片電容。在平時的應用中，大部分工程師往往會將其簡稱為X7R。這種被稱為X7R是一種強電介質，因而能制造出容量比NPO介質更大的高壓電容器，在實際應用中，這種高壓電容的工作性能比較穩定，而且在溫度、電壓時間的變化過程中，其特有的性能變化并不顯著，屬穩定電容材料類型，因此常常會被使用在隔直、耦合、傍路、濾波電路及可靠性要求較高的中高頻電路中。
2、半導體型X5R介質：該種材料具有較高的介電常數，因此常用于生產比容較大、標稱容量較高的大容量電容器產品。但采用這種材料的高壓電容器具有一個明顯的缺點，那就是其本身的容量、損耗對溫度、電壓等測試條件較敏感，容量較小，在工作中很容易被脈沖電壓擊穿，因此主要用在電子整機中的振蕩、耦合、濾波及傍路電路中。
3、溫度補償型NPO介質：利用溫度補償型NPO介質材料制成的貼片式電容器。這種NP0材料又被叫做COG，其本身的電氣性能是目前最穩定的，基本上不隨溫度、電壓、時間的改變，因此在平時的實際應用匯總，常常被用在對穩定性、可靠性要求較高的高頻、特高頻、甚高頻電路中。
高壓電容特性分析：
1、在結構上擁有陶瓷電容器的薄層化和多層疊層技術，可以是電容容值增大。
2、單片結構設計保證了產品的機械性強度與可靠性。
3、高精度，生產進行自動裝配時有高度的準確性。
4、產品種類只有陶瓷和金屬構成，工作環境即便在高溫，低溫環境下依然持恒，具有較強可靠性與穩定性。
5、高壓貼片電容有低集散電容的特性可完成接近理論值的電路設計
6、產品殘留誘導系數小，可以保證生產運行的最佳頻率特性。
7、產品運行環境可壽命延長，更適用于具有高可靠性的電源。
8、由于ESR低，頻率特性良好，應用領域適用于高頻，高密度類型的電源。
