貼片電容的容量的大小和每一層數厚度有關，容易高層數薄，在外力的作用下容易導致斷裂，那么還有哪些原因會導致貼片電容斷裂呢？經過技術人員的總結分析，得出了這幾種貼片電容為什么會斷裂的原因，除了外力的作用產品本身使用不當也會導致貼片電容斷裂，大家在使用的時候盡量避開這些坑。

貼片電容為什么會斷裂

1、在安裝過程中，如果安裝機的吸嘴壓力過大而不能彎曲，容易產生變形而產生裂紋，這種情況實際上比較少見，但一旦出現問題，批量故障的比例就會很大。

2、貼片電容器離印刷電路板邊緣太近，造成應力后電容器內部斷裂。解決辦法：改進布板，電容盡量平行于邊緣或遠離邊緣；采用機械式分模板；將微切削深度加深至1/3；增加切槽，以方便分模板。事實上，開槽是最可靠的方法。開槽時要注意，如果貼片電容器離邊緣太近，即使開槽空間不夠，那么在另一邊開槽也是一樣的效果。注意槽寬不能太小，太小，供應商不能加工，一般至少1毫米。

3、貼片電容器墊與附近的大焊點連接。焊接過程中受到熱膨脹推力的作用，收縮在凝固過程中產生張力，容易導致電容開裂。有時，在大型電解中，采用貼片電容器高頻放電，貼片電阻放電比較方便。這樣做，貼片電容器很可能會失效，離大電解太近。將貼片電容器換成貼片電容器可以避免這個問題。

4、焊接過程中的熱沖擊和焊接后基體的變形容易產生裂紋。在電容器波峰焊過程中，預熱溫度、時間不足或焊接溫度過高都容易產生裂紋。

5、在手工補焊過程中，焊頭直接與電容器的陶瓷體接觸，其容量會導致裂紋。焊接后的基底變形（如開裂、安裝等）也容易產生裂紋。

貼片電容斷裂的原因詳解

除開產品本身的問題，主要存在以下兩個大方面導致產品開裂：熱沖擊(Thermal Shock)和機械應力沖擊(Mechanical Shock)

熱沖擊：

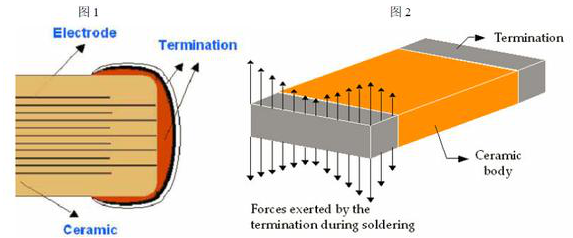

熱沖擊開裂約占開裂現象中比例約25%~35%。造成熱沖擊開裂的主要機理為：熱沖擊開裂是一種機械性損壞，他是由于機械結構不能在短時間內，消除或釋放因溫度急劇變化而造成的機械應力，當局部應力超過機械體的強度時，裂紋便出現了。這種機械應力與熱膨脹系數(coefficient of thermal expansion,CTE)和熱傳導率(thermal conductivity,δT)以及溫度變化率(ΔT)有關。貼片電容的結構采用陶瓷介質和金屬電極多層交錯的主體結構、以及帶有做導電用途的金屬端電極，由于金屬與陶瓷體的熱膨脹系數(coefficient of thermal expansion,CTE)和熱傳導率(thermal conductivity,δT)相差較大(見表1)，造成貼片電容易受到熱沖擊的影響，如圖1和圖2所示。

機械沖擊裂紋：

在現今的生產制造環境中，SMT機器是造成裂紋的的最大原因，他占裂紋不良比例的80%以上。除相當嚴重的受損外，由SMT機器造成的破壞一般要到元件焊接后才能被發現，所以這些缺陷常被認為是熱沖擊造成的，使元件廠商在找尋對策時誤入歧途，而實際造成這些損壞的真兇是SMT機器的真空拾取頭。

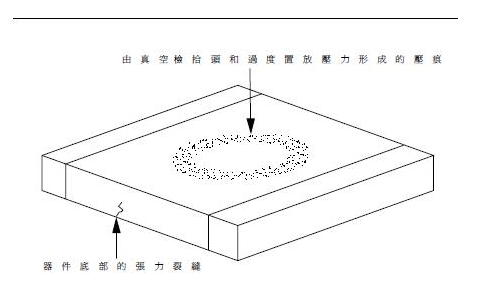

由真空拾取頭導致的破壞或裂紋，是比較顯而易件的(見下圖)，他一般在陶瓷體表面形成一個圓形或半月性壓痕。

這種損壞是由于拾取頭Z軸壓力過大，超過陶瓷體的機械強度造成的。

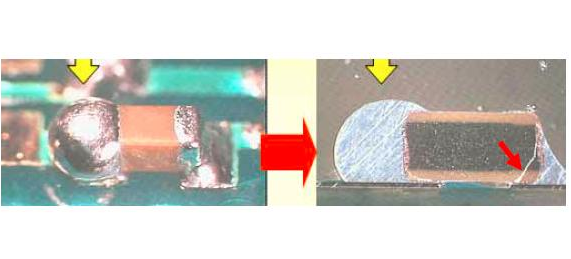

另外，當進行電路板切割、測試、背面元件和連接器安裝以及最后組裝時，當進行電路板切割﹑測試﹑背面元件和連接器安裝﹑及最后組裝時，若焊錫組件在受到扭曲或拉壓過程，都可能造成Bending裂紋。他與熱沖擊一樣，有獨特的癥狀。

至于元件本身的缺陷主要有2類：

1、為陶瓷材料的高孔隙形成漏電路徑導致失效。在成熟產品的生產中這類不良幾乎不會發生；

2、為燒結開裂，這種開裂的特點為裂紋與內電極平行。若DPA發現如下圖所示裂紋即為燒結開裂導致。
