PCB板基本檢測的9個小常識介紹
PCB板的檢測是時候要注意一些細節方面，以便更準備的保證產品質量，在檢測PCB板的時候，我們應注意下面的9個小常識。
1、嚴禁在無隔離變壓器的情況下，用已接地的測試設備去接觸底板帶電的電視、音響、錄像等設備來檢測PCB板
嚴禁用外殼已接地的儀器設備直接測試無電源隔離變壓器的電視、音響、錄像等設備。雖然一般的收錄機都具有電源變壓器，當接觸到較特殊的尤其是輸出功率較大或對采用的電源性質不太了解的電視或音響設備時，首先要弄清該機底盤是否帶電，否則極易與底板帶電的電視、音響等設備造成電源短路，波及集成電路，造成故障的進一步擴大。
2、檢測PCB板要注意電烙鐵的絕緣性能
不允許帶電使用烙鐵焊接，要確認烙鐵不帶電，最好把烙鐵的外殼接地，對MOS電路更應小心，能采用6~8V的低壓電路鐵就更安全。
3、檢測PCB板前要了解集成電路及其相關電路的工作原理
檢查和修理集成電路前首先要熟悉所用集成電路的功能、內部電路、主要電氣參數、各引腳的作用以及引腳的正常電壓、波形與外圍元件組成電路的工作原理。如果具備以上條件，那么分析和檢查會容易許多。
4、測試PCB板不要造成引腳間短路
電壓測量或用示波器探頭測試波形時，表筆或探頭不要由于滑動而造成集成電路引腳間短路，最好在與引腳直接連通的外圍印刷電路上進行測量。任何瞬間的短路都容易損壞集成電路，在測試扁平型封裝的CMOS集成電路時更要加倍小心。
5、檢測PCB板測試儀表內阻要大
測量集成電路引腳直流電壓時，應選用表頭內阻大于20KΩ/V的萬用表，否則對某些引腳電壓會有較大的測量誤差。
6、檢測PCB板要注意功率集成電路的散熱
功率集成電路應散熱良好，不允許不帶散熱器而處于大功率的狀態下工作。
7、檢測PCB板引線要合理
如需要加接外圍元件代替集成電路內部已損壞部分，應選用小型元器件，且接線要合理以免造成不必要的寄生耦合，尤其是要處理好音頻功放集成電路和前置放大電路之間的接地端。
8、檢測PCB板要保證焊接質量
焊接時確實焊牢，焊錫的堆積、氣孔容易造成虛焊。焊接時間一般不超過3秒鐘，烙鐵的功率應用內熱式25W左右。已焊接好的集成電路要仔細查看，最好用歐姆表測量各引腳間有否短路，確認無焊錫粘連現象再接通電源。
9、檢測PCB板不要輕易斷定集成電路的損壞
不要輕易地判斷集成電路已損壞。因為集成電路絕大多數為直接耦合，一旦某一電路不正常，可能會導致多處電壓變化，而這些變化不一定是集成電路損壞引起的，另外在有些情況下測得各引腳電壓與正常值相符或接近時，也不一定都能說明集成電路就是好的。因為有些軟故障不會引起直流電壓的變化。
PCB板調試方法

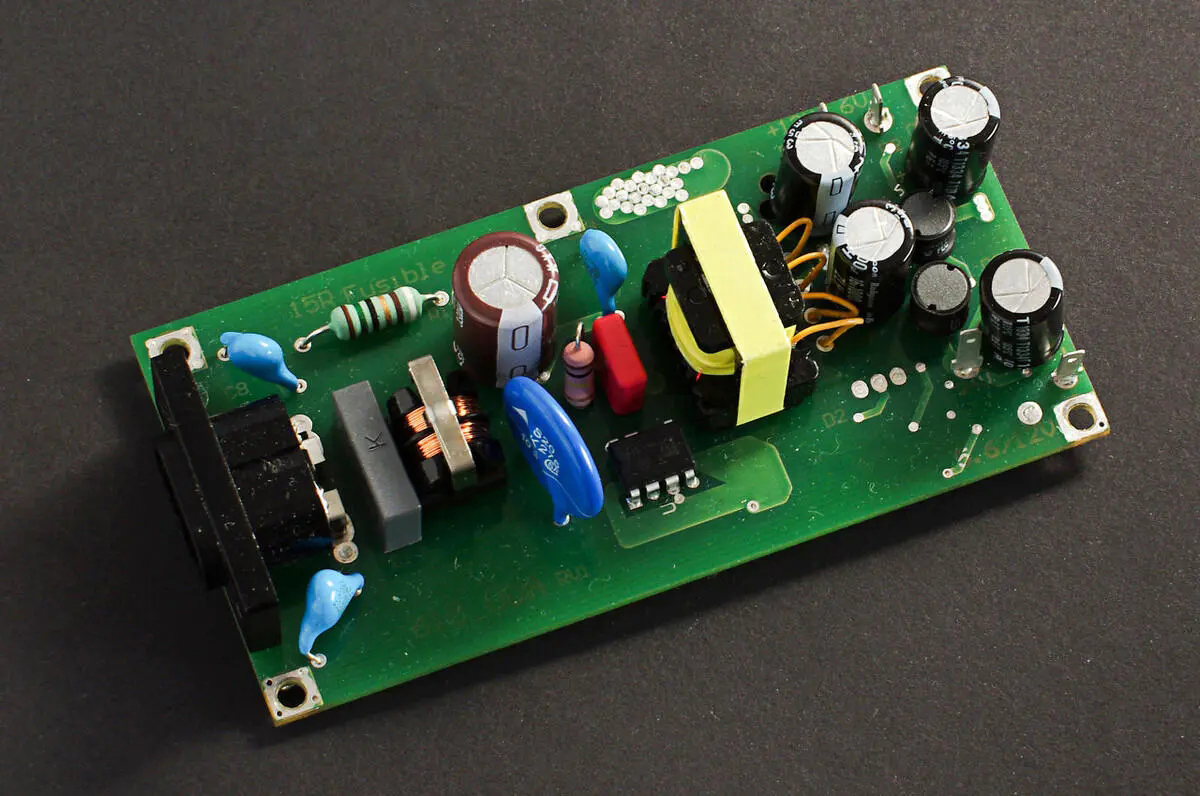

對于剛拿回來的新PCB板，我們首先要大概觀察一下，板上是否存在問題，例如是否有明顯的裂痕，有無短路、開路等現象。如果有必要的話，可以檢查一下電源跟地線之間的電阻是否足夠大。
對于一個新設計的電路板，調試起來往往會遇到一些困難，特別是當板比較大、元件比較多時，往往無從下手。但如果掌握好一套合理的調試方法，調試起來將會事半功倍。
PCB板調試步驟
1、對于剛拿回來的新PCB板，我們首先要大概觀察一下，板上是否存在問題，例如是否有明顯的裂痕，有無短路、開路等現象。如果有必要的話，可以檢查一下電源跟地線之間的電阻是否足夠大。
2、然后就是安裝元件了。相互獨立的模塊，如果您沒有把握保證它們工作正常時，最好不要全部都裝上，而是一部分一部分的裝上（對于比較小的電路，可以一次全部裝上），這樣容易確定故障范圍，免得到時遇到問題時，無從下手。
一般來說，可以把電源部分先裝好，然后就上電檢測電源輸出電壓是否正常。如果在上電時您沒有太大的把握（即使有很大的把握，也建議您加上一個保險絲，以防萬一），可考慮使用帶限流功能的可調穩壓電源。
先預設好過流保護電流，然后將穩壓電電源的電壓值慢慢往上調，并監測輸入電流、輸入電壓以及輸出電壓。如果往上調的過程中，沒有出現過流保護等問題，且輸出電壓也達到了正常，則說明電源部分OK。反之，則要斷開電源，尋找故障點，并重復上述步驟，直到電源正常為止。
3、接下來逐漸安裝其它模塊，每安裝好一個模塊，就上電測試一下，上電時也是按照上面的步驟，以避免因為設計錯誤或/和安裝錯誤而導致過流而燒壞元件。
尋找故障PCB板的辦法
1、測量電壓法尋找故障PCB板
首先要確認的是各芯片電源引腳的電壓是否正常，其次檢查各種參考電壓是否正常，另外還有各點的工作電壓是否正常等。例如，一般的硅三極管導通時，BE結電壓在0.7V左右，而CE結電壓則在0.3V左右或者更小。如果一個三極管的BE結電壓大于0.7V（特殊三極管除外，例如達林頓管等），可能就是BE結就開路。
2、信號注入法尋找故障PCB板
將信號源加至輸入端，然后依次往后測量各點的波形，看是否正常，以找到故障點。有時我們也會用更簡單的辦
法，例如用手握一個鑷子，去碰觸各級的輸入端，看輸出端是否有反應，這在音頻、視頻等放大電路中常使用（但要注意，熱底板的電路或者電壓高的電路，不能使用此法，否則可能會導致觸電）。如果碰前一級沒有反應，而碰后一級有反應，則說明問題出在前一級，應重點檢查。
3、其他尋找故障PCB板的方法
還有很多其它的尋找故障點的方法，例如看、聽、聞、摸等。
“看”就是看元件有無明顯的機械損壞，例如破裂、燒黑、變形等；
“聽”就是聽工作聲音是否正常，例如一些不該響的東西在響，該響的地方不響或者聲音不正常等；
“聞”就是檢查是否有異味，例如燒焦的味道、電容電解液的味道等，對于一個有經驗的電子維修人員來說，對這些氣味是很敏感的；
“摸”就是用手去試探器件的溫度是否正常，例如太熱，或者太涼。
一些功率器件，工作起來時會發熱，如果摸上去是涼的，則基本上可以判斷它沒有工作起來。但如果不該熱的地方熱了或者該熱的地方太熱了，那也是不行的。一般的功率三極管、穩壓芯片等，工作在70度以下是完全沒問題的。70度大概是怎樣的一個概念呢？如果你將手壓上去，可以堅持三秒鐘以上，就說明溫度大概在70度以下（注意要先試探性的去摸，千萬別把手燙傷了）。
