用通俗易懂的話讓你明白場效應管-就是一個電控開關！
場效應管在mpn中，它的長相和我們前面講的三極管極像，統一的把這些長相相同的三極管、場效應管、雙二極管、還有各種穩壓IC統統稱作“三個腳的管管”。

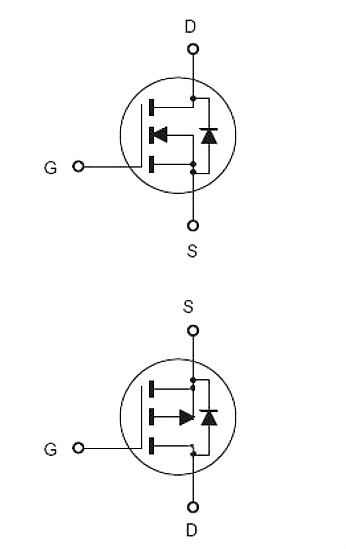

表示，關于它的構造原理由于比較抽象，我們是通俗化講它的使用，所以不去多講，由于根據使用的場合要求不同做出來的種類繁多，特性也都不盡相同;我們在mpn中常用的一般是作為電源供電的電控之開關使用，所以需要通過電流比較大，所以是使用的比較特殊的一種制造方法做出來了增強型的場效應管（MOS型），它的電路圖符號：
仔細看看你會發現，這兩個圖似乎有差別，對了，這實際上是兩種不同的增強型場效應管，第一個那個叫N溝道增強型場效應管，第二個那個叫P溝道增強型場效應管，它們的的作用是剛好相反的。前面說過，場效應管是用電控制的開關，那么我們就先講一下怎么使用它來當開關的，從圖中我們可以看到它也像三極管一樣有三個腳，這三個腳分別叫做柵極（G）、源極（S）和漏極（D）。
1腳就是柵極，這個柵極就是控制極，在柵極加上電壓和不加上電壓來控制2腳和3腳的相通與不相通，N溝道的，在柵極加上電壓2腳和3腳就通電了，去掉電壓就關斷了，而P溝道的剛好相反，在柵極加上電壓就關斷（高電位），去掉電壓（低電位）就相通了。

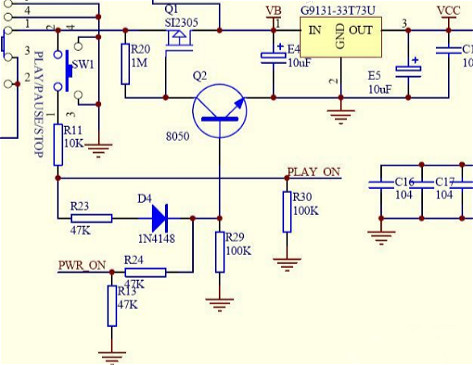

我們常見的2606主控電路圖中的電源開機電路中經常遇到的就是P溝道MOS管：
這個圖中的SI2305就是P溝道MOS管，由于有很多朋友對于檢查這一部分的故障很茫然，所以在這里很有必要講一下它的工作原理，來加深一下你的印象！
圖中電池的正電通過開關S1接到場效應管Q1的2腳源極，由于Q1是一個P溝道管，它的1腳柵極通過R20電阻提供一個正電位電壓，所以不能通電，電壓不能繼續通過，3v穩壓IC輸入腳得不到電壓所以就不能工作不開機。
這時，如果我們按下SW1開機按鍵時，正電通過按鍵、R11、R23、D4加到三極管Q2的基極，三極管Q2的基極得到一個正電位，三極管導通（前面講到三極管的時候已經講過），由于三極管的發射極直接接地，三極管Q2導通就相當于Q1的柵極直接接地，加在它上面的通過R20電阻的電壓就直接入了地，Q1的柵極就從高電位變?yōu)榈碗娢唬琎1導通電就從Q1同過加到3v穩壓IC的輸入腳，3v穩壓IC就是那個U1輸出3v的工作電壓vcc供給主控；
主控通過復位清0，讀取固件程序檢測等一系列動作，輸處一個控制電壓到PWR_ON再通過R24、R13分壓送到Q2的基極，保持Q2一直處于導通狀態，即使你松開開機鍵斷開Q1的基極電壓，這時候有主控送來的控制電壓保持著，Q2也就一直能夠處于導通狀態，Q1就能源源不斷的給3v穩壓IC提供工作電壓。
SW1還同時通過R11、R30兩個電阻的分壓，給主控PLAYON腳送去時間長短、次數不同的控制信號，主控通過固件鑒別是播放、暫停、開機、關機而輸出不同的結果給相應的控制點，以達到不同的工作狀態。
mpn中常見的場效應管多是P溝道的，在它的上面經常見到的印刷標志是：A2sHB、212T、212N、076A、AOGH、N57T、R1SG、S016J、S026I等

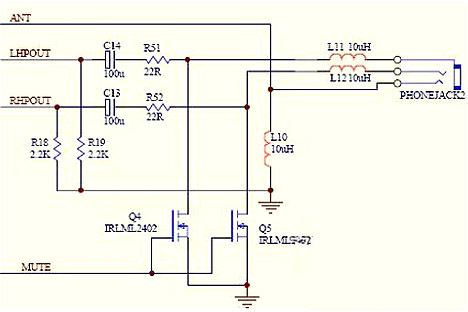

上圖是一個有主控控制耳機有沒有聲音輸出的電路圖，聲音的左右聲道分別通過隔直流電容C13、C14和電阻R51、R52送到耳機孔，但是在電阻R51、R52和耳機孔之間卻接入了一個N溝道的mos場效應管，這個場效應管的柵極連接在一起受著MUTE的控制，當MUTE的地方處于高電位時候，Q4、Q5導通，就會把聲音通過Q4、Q5入地，耳機里就不會有聲音了，當MUTE的地方處于低電位時候，Q4、Q5關斷，聲音就只有通過耳機而發出聲音了。

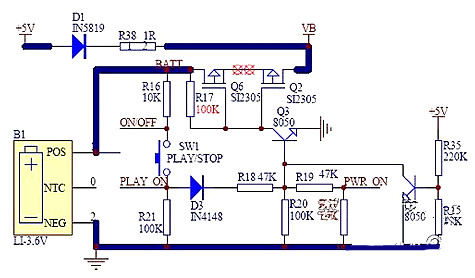

上面這個圖是瑞芯微2608主控常見的電源開機電路，它與2606主控的電源開機電路有什么不同？你是不是發現比2606主控的電源開機電路多了一個MOS場效應管？這兩個源極相連的場效應管與2606開機電路的一個場效應管有什么不同？
原來場效應管的柵極控制是有一個原則的：P溝道的柵極控制電壓必須是相對源極輸入高低電位來說的，所以在電路中源極和漏極是不能接反的，即源極必須接輸入，漏極必須接輸出，如果接反了就不能正常工作，mpn電路中，當usb接入的時候，必須要立即切斷電池供電改換由usb供電，才能正常工作；
如果不能切換電池供電，usb就不能正常工作（無法識別），2606主控的電路切換指令是由主控發出的，使用的是電池電源控制即電池回路，所以用一個場效應就能夠控制了。仔細看一下2608的電路中電源切換是靠三極管Q7控制的，Q7的導通與截至是由usb電壓來控制的，這是另一組電源，這組電源要想控制一個有極性的場效應管是不行的，所以我們就用兩個MOS場效應管，源極相連聯結成一個無極性場效應管就達到了雙電源控制的目的。
場效應管工作原理

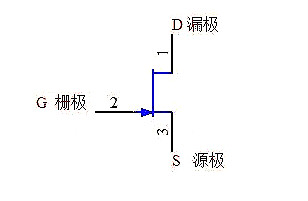

用一句話說，就是“漏極-源極間流經溝道的ID，用以柵極與溝道間的pn結形成的反偏的柵極電壓控制ID”。更正確地說，ID流經通路的寬度，即溝道截面積，它是由pn結反偏的變化，產生耗盡層擴展變化控制的緣故。
在VGS=0的非飽和區域，表示的過渡層的擴展因為不很大，根據漏極-源極間所加VDS的電場，源極區域的某些電子被漏極拉去，即從漏極向源極有電流ID流動。從門極向漏極擴展的過度層將溝道的一部分構成堵塞型，ID飽和。將這種狀態稱為夾斷。這意味著過渡層將溝道的一部分阻擋，并不是電流被切斷。
