    二極管有哪些主要參數、常用的型號有哪些
    二極管相信大家再熟悉不過了，但你能詳細說得出二極管有哪幾項主要參數嗎？今天電路菌跟大家一起細數一下二極管的幾項主要參數！

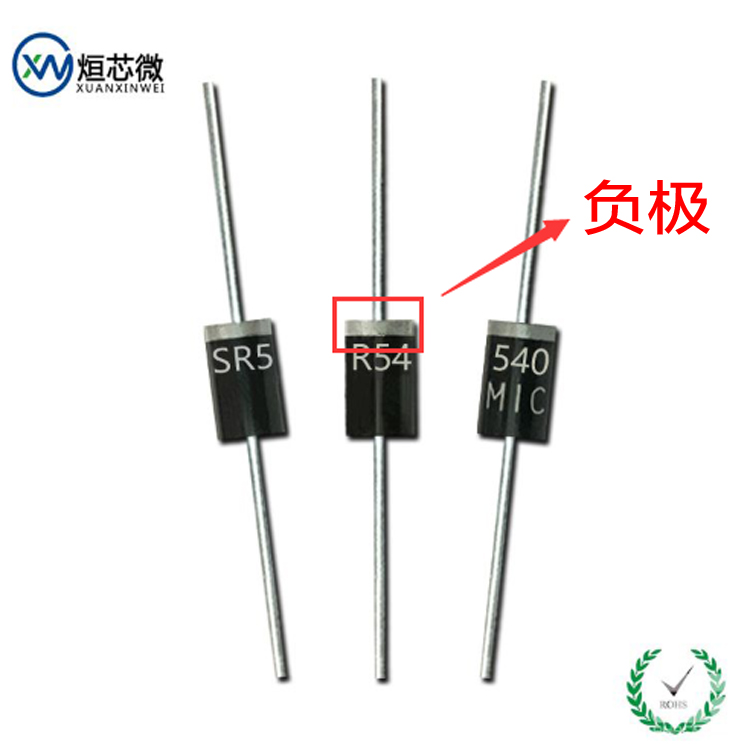

    二極管
    二極管的參數主要有以下幾點:
    1．反向飽和漏電流IR指在二極管兩端加入反向電壓時，流過二極管的電流，該電流與半導體材料和溫度有關。
    2．額定整流電流IF指二極管長期運行時，根據允許溫升折算出來的平均電流值。目前大功率整流二極管的IF值可達1000A。
    3. 最大平均整流電流IO在半波整流電路中，流過負載電阻的平均整流電流的最大值。這是設計時非常重要的值。
    4. 最大浪涌電流IFSM允許流過的過量的正向電流。它不是正常電流，而是瞬間電流，這個值相當大。
    5．最大反向峰值電壓VRRM即使沒有反向電流，只要不斷地提高反向電壓，遲早會使二極管損壞。這種能加上的反向電壓，不是瞬時電壓，而是反復加上的正反向電壓。因給整流器加的是交 流電壓，它的最大值是規定的重要因子。最大反向峰值電壓VRRM指為避免擊穿所能加的最大反向電壓。目前最高的VRRM值可達幾千伏。
    6. 最大直流反向電壓VR上述最大反向峰值電壓是反復加上的峰值電壓，VR是連續加直流電壓時的值。用于直流電路，最大直流反向電壓對于確定允許值和上限值是很重要的。
    7．最高工作頻率fM由于PN結的結電容存在，當工作頻率超過某一值時，它的單向導電性將變差。點接觸式二極管的fM值較高，在100MHz以上；整流二極管的fM較低，一般不高于幾千赫。
    8．反向恢復時間Trr當工作電壓從正向電壓變成反向電壓時，二極管工作的理想情況是電流能瞬時截止。實際上，一般要延遲一點點時間。決定電流截止延時的量，就是反向恢復時 間。雖然它直接影響二極管的開關速度，但不一定說這個值小就好。也即當二極管由導通突然反向時，反向電流由很大衰減到接近IR時所需要的時間。大功率開關管工作在高頻開關狀態時，此項指標至為重要。
    9. 最大功率P二極管中有電流流過，就會吸熱，而使自身溫度升高。最大功率P為功率的最大值。具體講就是加在二極管兩端的電壓乘以流過的電流。這個極限參數對穩壓二極管，可變電阻二極管顯得特別重要。

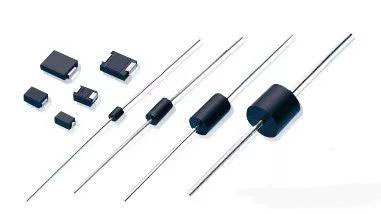

    二極管
    下面附上一張常用二極管型號的表格，大家看看自己用過哪些管子。
    注：以下數據可能會有錯誤，詳情請查閱數據手冊。
    1N4000系列普通二極管
    序號 型號 VRRM[V] Io[A] CJ[pF] IFSM[A] 封裝 說明
    1 1N4001 50 1 - 30 DO-41 普通二極管
    2 1N4002 100 1 - 30 DO-41 普通二極管
    3 1N4003 200 1 - 30 DO-41 普通二極管
    4 1N4004 400 1 - 30 DO-41 普通二極管
    5 1N4005 600 1 - 30 DO-41 普通二極管
    6 1N4006 800 1 - 30 DO-41 普通二極管
    7 1N4007 1000 1 - 30 DO-41 普通二極管

    開關二極管
    序號 型號 VRRM[V] Io[A] CJ[pF] IFSM[A] 封裝 說明
    1 1N4148 100 0.2 - 1 DO-35 開關二極管
    2 1N4150 50 0.2 - 1 DO-35 開關二極管
    3 1N4448 50 0.2 - 1 DO-35 開關二極管
    4 1N4454 50 0.2 - 1 DO-35 開關二極管
    5 1N457 70 0.2 - 1 DO-35 開關二極管
    6 1N457 70 0.2 - 1 DO-35 開關二極管
    7 1N914 50 0.2 - 1 DO-35 開關二極管
    8 1N914A 50 0.2 - 1 DO-35 開關二極管
    9 1N916 50 0.2 - 1 DO-35 開關二極管
    10 1N916A 50 0.2 - 1 DO-35 開關二極管

    1N47xx系列穩壓二極管
    序號 型號 Vz[V] Zz[Ω] Iz[mA] IRZ[uA] 封裝 說明
    1 1N4728 3.3 10 76 100 DO-41 穩壓二極管
    2 1N4729 3.6 10 69 100 DO-41 穩壓二極管
    3 1N4730 3.9 9 64 50 DO-41 穩壓二極管
    4 1N4731 4.3 9 58 10 DO-41 穩壓二極管
    5 1N4732 4.7 8 53 10 DO-41 穩壓二極管
    6 1N4733 5.1 7 49 10 DO-41 穩壓二極管
    7 1N4734 5.6 5 45 10 DO-41 穩壓二極管
    8 1N4735 6.2 2 41 10 DO-41 穩壓二極管
    9 1N4736 6.8 3.5 37 10 DO-41 穩壓二極管
    10 1N4737 7.5 4 34 10 DO-41 穩壓二極管
    11 1N4738 8.2 4.5 31 10 DO-41 穩壓二極管
    12 1N4739 9.1 5 28 10 DO-41 穩壓二極管
    13 1N4740 10 7 25 10 DO-41 穩壓二極管
    14 1N4741 11 8 23 5 DO-41 穩壓二極管
    15 1N4742 12 9 21 5 DO-41 穩壓二極管
    16 1N4743 13 10 19 5 DO-41 穩壓二極管
    17 1N4744 15 14 17 5 DO-41 穩壓二極管
    18 1N4745 16 16 15.5 5 DO-41 穩壓二極管
    19 1N4746 18 20 14 5 DO-41 穩壓二極管
    20 1N4747 20 22 12.5 5 DO-41 穩壓二極管
    21 1N4748 22 23 11.5 5 DO-41 穩壓二極管
    22 1N4749 24 25 10.5 5 DO-41 穩壓二極管
    23 1N4750 27 35 9.5 5 DO-41 穩壓二極管
    24 1N4751 30 40 8.5 5 DO-41 穩壓二極管
    25 1N4752 33 45 7.5 5 DO-41 穩壓二極管

    1N52xx系列穩壓二極管
    序號 型號 VRRM[V] Io[A] CJ[pF] IFSM[A] 封裝 說明
    1 1N5221B - - - - DO-41 系列穩壓二極管
    -1N5257B

    1N539x系列二極管
    序號 型號 VRRM[V] Io[A] CJ[pF] IFSM[A] 封裝 說明
    1 1N5391 50 1.5 - 50 DO-15 普通二極管
    2 1N5391 50 1.5 - 50 DO-15 普通二極管
    3 1N5392 100 1.5 - 50 DO-15 普通二極管
    4 1N5393 200 1.5 - 50 DO-15 普通二極管
    5 1N5394 300 1.5 - 50 DO-15 普通二極管
    6 1N5395 400 1.5 - 50 DO-15 普通二極管
    7 1N5396 500 1.5 - 50 DO-15 普通二極管
    8 1N5397 600 1.5 - 50 DO-15 普通二極管
    9 1N5398 800 1.5 - 50 DO-15 普通二極管
    10 1N5399 1000 1.5 - 50 DO-15 普通二極管

    1N54xx系列二極管
    序號 型號 VRRM[V] Io[A] CJ[pF] IFSM[A] 封裝 說明
    1 1N5401 50 3 - 200 DO-201AD 普通二極管
    2 1N5402 100 3 - 200 DO-201AD 普通二極管
    3 1N5403 200 3 - 200 DO-201AD 普通二極管
    4 1N5404 400 3 - 200 DO-201AD 普通二極管
    5 1N5405 500 3 - 200 DO-201AD 普通二極管
    6 1N5406 600 3 - 200 DO-201AD 普通二極管
    7 1N5407 800 3 - 200 DO-201AD 普通二極管
    8 1N5408 1000 3 - 200 DO-201AD 普通二極管
    1N7xx系列二極管
    序號 型號 Vz[V] Zz[Ω] Iz[mA] IRZ[uA] 封裝 說明
    1 1N746A 3.3 28 20 30 DO-35 穩壓二極管
    2 1N747A 3.6 24 20 30 DO-35 穩壓二極管
    3 1N748A 3.9 23 20 30 DO-35 穩壓二極管
    4 1N749A 4.3 22 20 30 DO-35 穩壓二極管
    5 1N750A 4.7 19 20 30 DO-35 穩壓二極管
    6 1N751A 5.1 17 20 20 DO-35 穩壓二極管
    7 1N752A 5.6 11 20 20 DO-35 穩壓二極管
    8 1N753A 7.3 7 20 20 DO-35 穩壓二極管
    9 1N754A 6.8 5 20 20 DO-35 穩壓二極管
    10 1N755A 7.5 6 20 20 DO-35 穩壓二極管
    11 1N756A 8.2 8 20 20 DO-35 穩壓二極管
    12 1N757A 9.1 10 20 20 DO-35 穩壓二極管
    13 1N758A 10 17 20 20 DO-35 穩壓二極管
    14 1N759A 12 30 20 20 DO-35 穩壓二極管

    1N9xxx系列二極管
    序號 型號 Vz[V] Zz[Ω] Iz[mA] IRZ[uA] 封裝 說明
    1 1N957B 6.8 4.5 18.5 150 DO-35 系列二極管
    2 1N958B 7.5 5.5 16.5 75 DO-35 系列二極管
    3 1N959B 8.2 6.5 15 50 DO-35 系列二極管
    4 1N960B 9.1 7.5 14 25 DO-35 系列二極管
    5 1N961B 10 8.5 12.5 10 DO-35 系列二極管
    6 1N962B 11 9.5 11.5 5 DO-35 系列二極管
    7 1N963B 12 11.5 10.5 5 DO-35 系列二極管
    8 1N964B 13 13 9.5 5 DO-35 系列二極管
    9 1N965B 15 16 8.5 5 DO-35 系列二極管
    10 1N966B 16 17 7.8 5 DO-35 系列二極管
    11 1N967B 18 21 7 5 DO-35 系列二極管
    12 1N968B 20 25 6.2 5 DO-35 系列二極管
    13 1N969B 22 29 5.6 5 DO-35 系列二極管
    14 1N970B 24 33 5.2 5 DO-35 系列二極管
    15 1N971B 27 41 4.6 5 DO-35 系列二極管
    16 1N972B 30 49 4.2 5 DO-35 系列二極管
    17 1N973B 33 58 3.8 5 DO-35 系列二極管

    BYxxx系列二極管
    序號 型號 VRRM[V] Io[A] CJ[pF] IFSM[A] 封裝 說明
    1 BYQ28E - - - - TO-220 -
    2 BYP100 - - - - TO-220 -
    3 BYP103 - - - - TO-220 -
    4 BYP301 - - - - TO-220 -
    5 BYP302 - - - - TO-220 -
    6 BYP303 - - - - TO-220 -
    7 BYV26A 200 1 - 30 SOD-57 -
    8 BYV26B 400 1 - 30 SOD-57 -
    9 BYV26C 600 1 - 30 SOD-57 -
    10 BYV26D 800 1 - 30 SOD-57 -
    11 BYV26E 1000 1 - 30 SOD-57 -
    12 BYW29-50 50 8 - 100 TO-220 快恢復二極管
    13 BYW29-100 100 8 - 100 TO-220 快恢復二極管
    14 BYW29-150 150 8 - 100 TO-220 快恢復二極管
    15 BYW29-200 200 8 - 100 TO-220 快恢復二極管

    FR10x系列二極管
    序號 型號 VRRM[V] Io[A] CJ[pF] IFSM[A] 封裝 說明
    1 FR101 50 1 50 35 DO-41 快恢復二極管
    2 FR102 100 1 50 35 DO-41 -
    3 FR103 200 1 50 35 DO-41 快恢復二極管
    4 FR104 400 1 50 35 DO-41 快恢復二極管
    5 FR105 600 1 50 35 DO-41 快恢復二極管
    6 FR106 800 1 50 35 DO-41 快恢復二極管
    7 FR107 1000 1 50 35 DO-41 快恢復二極管
    8 FR107-STR 1000 1 50 35 DO-41 -

    HERxxx系列快恢復二極管
    序號 型號 VRRM[V] Io[A] CJ[pF] IFSM[A] 封裝 說明
    1 HER1601C 50 16 40 200 TO-220 快恢復
    2 HER1602C 100 16 40 200 TO-220 快恢復
    3 HER1603C 200 16 40 200 TO-220 快恢復
    4 HER1604C 300 16 40 200 TO-220 快恢復
    5 HER1605C 400 16 40 200 TO-220 快恢復

    MURxxx系列快恢復二極管
    序號 型號 VRRM[V] Io[A] CJ[pF] IFSM[A] 封裝 說明
    1 MUR1620 - - - - - -
    2 MUR3020CT - - - - - -
    3 MUR3040CT - - - - - -
    4 MUR3060CT - - - - - -
    5 MUR805 50 8 - 100 TO-220AC 快恢復二極管
    6 MUR810 100 8 - 100 TO-220AC 快恢復二極管
    7 MUR815 150 8 - 100 TO-220AC 快恢復二極管
    8 MUR820 200 8 - 100 TO-220AC 快恢復二極管
    9 MUR840 400 8 - 100 TO-220AC 快恢復二極管
    10 MUR860 100 8 - 100 TO-220AC 快恢復二極管
    烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
