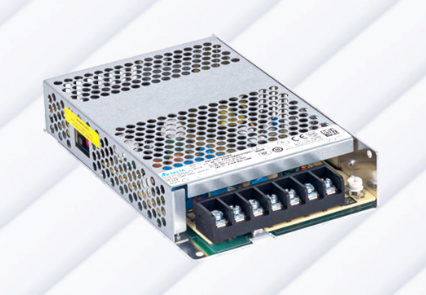

開關模式電源，又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源（例如市電）或是直流電源，而輸出多半是需要直流電源的設備，例如個人電腦，而開關電源就進行兩者之間電壓及電流的轉換。

開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等領域。

現代開關電源有兩種：一種是直流開關電源；另一種是交流開關電源。開關電源大致由主電路、控制電路、檢測電路、輔助電源四大部分組成。

開關電源輸出的電壓不足該怎么解決

1、開關電源電壓輸出低的原因

(1)220V 交流電壓輸入和整流濾波電路對開關管提供的工作電壓不夠， 超出脈寬調整電路控制范圍。

(2) 負載電路存在過流引起開關電源負載加重而導致輸出電壓下降。

(3) 開／關機切換錯誤， 行掃描電路剛開始工作瞬間， 開關電源即處于待機狀態，此類故障適用于無預備電源的機器， CPu電源取自同一個電源， 非副電源提供。

(4) 開／關機接口電路末端因故障處于開機與待機之間的狀態，從而導致開關電源輸出電壓低于正常值高于待機值。

(5) 保護電路末端因故障進入導通狀態，使電源進入弱振狀態，引起開關電源輸出電壓下降。

(6) 整流輸出電路中二極管和濾波電容、限流電阻損壞引起輸出電壓低。

(7) 脈寬調制電路故障，不能對開關電源輸出電壓的變化作出正確的響應，對開關管基極電壓調整方向不對，從而造成開關電源輸出電壓低。

(8) 正反饋電路中的正反饋電阻值變化，續流二極管性能變質或恒流源故障，使正反饋量不足，導致振蕩周期變長，振蕩頻率下降，從而引起開關 電源輸出電壓低。

(9) 它激式開關電源因未得到行逆程脈沖而工作于低頻狀態，造成輸出電壓低。

2、判斷故障的方法與步驟

從上述分析的原因看出， 引起電壓低的原因涉及到了開關電源自身的各個部分和與開關電源相關的所有電路，在檢修時應先縮小故障范圍。

(1) 檢測開關管 c 極電壓，確認開關管供電正常。

(2) 根據開關電源各個輸出端電壓判斷故障。

開關電源有的輸出端電壓正常， 有的低于正常值。 故障在輸出電壓低的這個整流輸出電路，應對電路中的限流電阻、整流二極管、濾波電容進行檢查代換，若限流電阻發燙，說明負載過流，查負載。開關電源各路輸出均低。 這種情況說明負載和整流輸出電路均正常， 故障在開關電源的正反饋電路、脈寬調整、開／待機電路、保護電路。輸出電壓有的下降比例大， 有的輸出電壓下降比例小。 測量結果說明故障在輸出電壓下降比例大的電路。 此時可斷開此路負載， 如果斷開的是行電路， 應接假負載。在斷開負載后，再測開關電源各輸出端電壓，若恢復正常，可判斷所斷電路的負載有過流現象。若仍不正常，說明故障在該整流濾波電路。

3、斷開主負載、接上燈泡，判斷是否負載故障

有些收臺圖閃、帶負載后電壓不穩的機器，難于鑒別故障是在電源或是負載時，可以采用“借法”，用此電源帶同等尺寸、相同 B+電壓的另一臺機器行負載，進行判斷。

4、保留啟動、正反饋、軟啟動及負反饋電路

逐一取消各種保護電路、 待機控制電路末端三極管。 開機觀察故障是否消除， 來逐步縮小故障范圍。注意：兼有穩壓作用的電路不能斷開 ( 例如光電耦合器 ) 。斷開保護電路時， 須謹慎，并采取防止電壓升高的措施。

5、采用替代法、檢修脈寬調整電路（用自制取樣電路取代原取樣電路，判斷故障范圍）

(1) 代換后，電壓恢復正常，說明故障在取樣電路及光耦電路。

(2) 電壓仍低，則斷開原取樣電路 B+接入點，如果電壓還低， 則檢查 B+濾波電容，確認良好后， 可以圈定故障在熱底板部分。 先查軟啟動電路是否對開關管 B極分流了。仍不行，查正反饋、負反 饋電路。查熱底板部分的負反饋方法同檢查電壓高的方法相近，采用迫使 B+輸出高的思路(注意：改變工作點不能造成 B+過高擴大故障 ) 。

總之，在電源的維修中， 當電壓不穩時可采用逆向思維， 電壓高時使之變低，電壓低時使之變高， 必要時可采用人為改變工作點電壓。 以利于查找故障點， 在于維修人員靈活掌握。

開關電源常常遇見的故障維修思路

開關電源，體積小，功率大。工作狀態穩定，逐漸取代了線性電源。但是，大多數人仍然不知道如何維修損壞的開關電源。接下來，我為您整理了五種情況下的開關電源維護。

第一種情況:電壓輸入過高。

電壓輸入過高，最常見的是將380V連接至220V，這主要會損壞濾波器和整流器電路。保險絲，壓敏電阻，濾波電容器。當把這三個元件換了之后不要著急開機，再檢查一下場效應管，雖然壞的可能性不大，但絕對要查。否則再換一次。還有就是整流橋，現在的整流橋余量非常小。電容短路的時候也會把整流橋拉穿。更換并檢查這些大件零件后，即可接通電源。如果上電后無響應，則需要檢查輔助電源，主要是檢查振蕩芯片的電源電阻和振蕩芯片本身。電壓高時，可能會擊穿。如果機器啟動時有響應，但紅燈亮，則沒有輸出。有必要檢查由許多串聯電阻組成的過壓保護電路。如果電阻正常，請更換比較器。這樣，一半以上被高壓損壞的電源可以修復。

第二種情況：由爆炸引起的二次短路。

該情況下必須檢查后級DC-DC的功率管和整流二極管。卸下損壞的零件。更換機器后不要著急啟動機器。確保檢查驅動器電路和驅動器芯片。最重要的是放電電阻和二極管，通常與放電電阻并聯使用。 是讓場效應管導通之后迅速截至的。壞了沒換還會炸機。一定要在波形確認正常之后，在裝管子開機。輸出的保險絲也不要漏掉檢查。

第三種情況：輸出電壓為高或低。

請先檢查采樣電路。但是我在實際維護中發現采樣電路沒有損壞太多。采樣電路由許多電阻組成。也有運算放大器和比較器。浪費時間檢查。在這種情況下，請先更換光耦合器。不要問我為什么？因為已經修復了很多電源。感覺，更多的經驗。光耦合器沒有損壞，但是性能很差。而且，如果確認光耦合器損壞，則必須立即將其發送到垃圾箱，以免在以后的維護中挖一個坑。

第四種情況：電源好壞

如果出現這種問題，請首先更換輔助電源的所有電容器，不要對其進行測量，這會浪費時間。而且散熱器旁邊的電解電容器都是可疑的。

第五種情況：打開機器電源時，將報告紅燈，并且沒有輸出

最糟糕的是風扇，尤其是舊機器。風扇軸承缺油，這會導致風扇卡住。如果風扇無法自我檢查，則如果報告錯誤，風扇將不會快速輸出。

如何測試開關電源的模塊溫升

在開關電源設計過程中，溫度過高會影響產品穩定性，溫升實驗是保證電源能夠安全穩定工作的重要因素之一。測試方法通常用熱成像儀拍攝或熱電偶法，其中成像儀拍攝法受被測物體與儀表之間的距離及輻射通道上水汽、煙霧、塵埃等介質影響，測量精度較低，下面主要介紹熱電偶法。

開關電源的熱電偶工作原理是基于seeback效應，倆種不同成分的導體兩端連接成回路，倆端溫度不同則在回路內產生熱電流的物理現象。該測試方法測溫元件直接與被測介質接觸，直接測得被測物體的溫度，有簡單、可靠、測量精度高的優點。

熱電偶法需要配合臺式溫度數據采集設備，配合上位機軟件可實時記錄溫度曲線。要準備熱電偶線、熱電偶膠和高溫膠紙，高溫膠紙用于固定熱電偶，再使用熱電偶膠將熱電偶固定到要測試的部位。

然后要對熱電偶進行編號，以便在儀器上分辨出各自通道對應的溫度，依規格設定好測試條件，然后在上位機軟件可查看溫度數據曲線。

電源模塊多數是灌封類產品，要想測試內部元器件的溫升，需要在裸板套裝外殼灌封前，將熱電偶布到內部關鍵元器件表面，再進行灌膠。

測試時熱電偶走線盡量避免被測元器件的散熱，應模擬產品在實際工作的樣子。

開關電源模塊因其原理會產生損耗，最終以熱能的形式展示出來。溫升會降低元器件性能并加劇損耗，所以對內部元器件進行溫升測試，了解關鍵元件的溫度變化過程，可以幫助工程師改善產品。
