用普通LED制作的電源指示燈，其發光角度較小，在指示燈的正前方亮度較高，側面亮度就顯著降低，并且這種普通LED指示燈的工作電流也較大（多在mA級）。本文介紹一款采用高亮度霧狀LED制作的交流220V電源指示燈，其發光均勻柔和（從各個方向看亮度變化不大），并且功耗小（工作電流在300μA以下）。
簡單實用的交流220V霧狀LED指示燈電路▲ 霧狀LED電源指示燈電路之一。

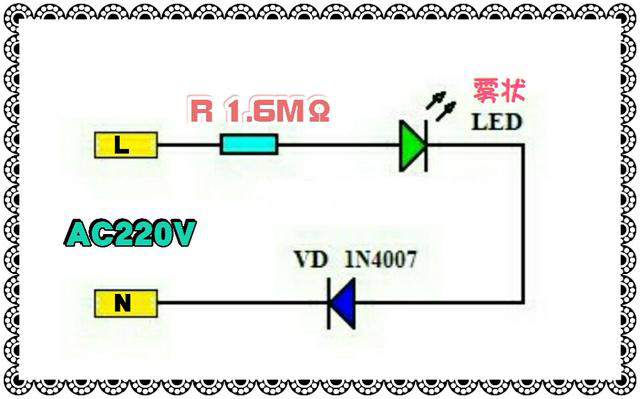

上圖中的電阻R為限流電阻，整流二極管1N4007在這里為保護二極管。由于這種霧狀LED指示燈沒有普通亮度?的LED指示燈耐用，若不加1N4007，在交流220V的負半周，LED將處于擊穿狀態，此時很容易損壞LED，故這里串聯一個1N4007作為保護二極管（若是用普通亮度的LED，只串聯個阻值較大的限流電阻即可）。上圖中用的是高亮度綠色霧狀LED，這種LED若是用于作為電源插座上的指示燈，工作電流取100μA即可。
簡單實用的交流220V霧狀LED指示燈電路▲ 霧狀LED電源指示燈?電路之二。

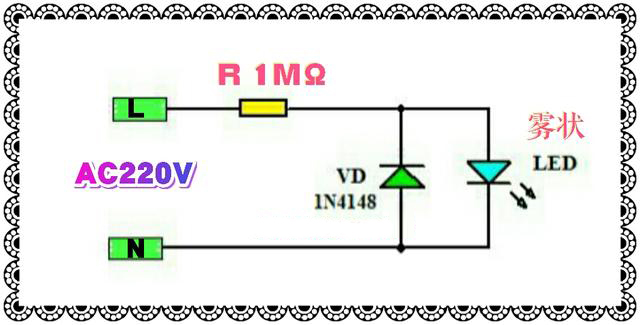

若不想在電路中串聯一個1N4007二極管，亦可以在LED兩端反向并聯一個1N4148二極管作為保護二極管（如上圖所示），這樣亦可以保護較脆弱的霧狀LED。由于紅色和藍色霧狀LED的發光效率沒有綠色的高，故上圖中若選用紅色和藍色霧狀LED時，限流電阻可以適當取小一些。
簡單實用的交流220V霧狀LED指示燈電路▲ 高亮度霧狀LED指示燈。?

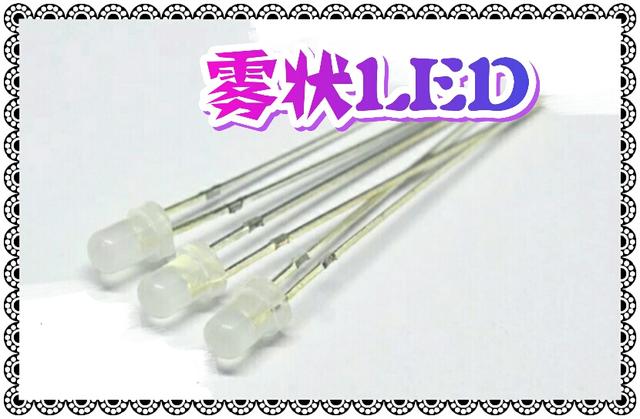

這種霧狀LED從外觀上看是磨砂半透明的，其發光角度大，并且光線均勻柔和。?
簡單實用的交流220V霧狀LED指示燈電路??▲霧狀LED通電點亮。

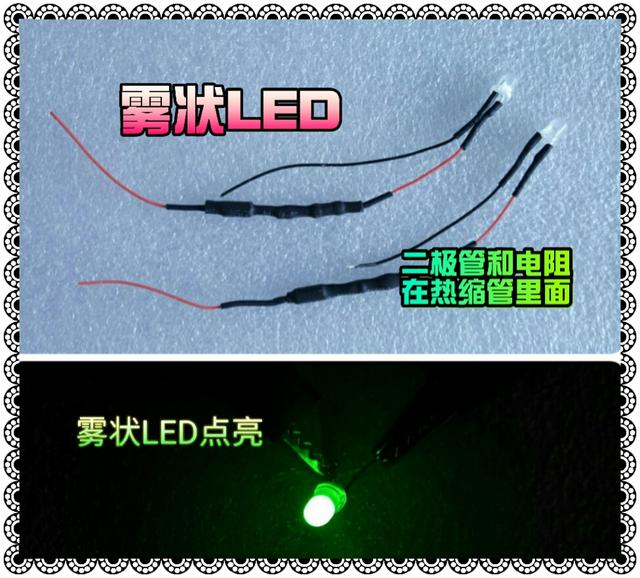

制作時，若選用串聯1N4007二極管的電路，可以將限流電阻、1N4007二極管及LED用導線焊接好，然后按上圖所示套上直徑合適的熱縮管。
