本文設計了一種新的頻率特性測試儀，其采用直接頻率合成(DDS)芯片AD9854產生正交掃頻信號，并以低功耗單片機STM32作為任務控制與數據處理的核心部件。

1.總體方案

該頻率特性測試儀的設計基于零中頻正交解調原理，系統的總體結構如圖1所示。

圖1 系統總體結構

設計采用DDS集成芯片AD9854產生正交掃頻信號，該芯片內部整合了兩路高速、高性能正交D/A轉換器，通過數字化編程即可輸出I、Q兩路合成信號。將這兩路信號分別通過七階橢圓低通濾波器LBP1進行整形，然后通過放大隔直電路，獲得幅度滿足要求的正交信號，再對被測雙端口網絡進行基于正交解調原理的掃頻測量。

設通過放大隔直電路后，該正交信號的同相分量u1=A1cosωt，正交分量uQ=A1sinωt。設被測網絡的電壓轉移函數()，那么同相分量u1通過被測網絡后獲得的穩態響應電壓：

假設模擬乘法器增益系數為K，則經過模擬乘法器后，同相分量支路的輸出為：

正交分量支路的輸出為：

經低通濾波器LBP2，濾掉各支路信號中的和頻分量，假設低通濾波器的通帶內增益為B，則濾波后同相分量與正交分量分別為：

I、Q兩路信號經ADC采樣后，在STM32中進行數據處理，通過計算可得相移與電壓增益分別為：

設計中使乘法器增益系數、正交信號振幅的平方A1²與低通濾波LBP2通帶內增益三者之積為2，可以很方便地計算出Av。針對點頻輸入信號，利用式(5)、(6)可以獲得該頻率信號通過被測網絡的電壓增益和相移，而針對掃頻輸入信號，則可以獲得被測網絡的幅頻特性和相頻特性曲線。

圖1中加法電路的作用是進行電平調整，為后續的ADC數據采集提供合適的信號電壓，本設計采用STM32片內ADC進行模/數轉換，其電壓測量范圍為0.0～3.3V。I、Q兩支路信號通過模擬乘法器和低通濾波后，獲得信號電壓的范圍為﹣1.0～+1.0v，因此需經加法電路抬高其電平，使其滿足采樣要求。AD轉換后，應用STM32對數據進行處理，并通過LCD顯示幅頻和相頻特性。

2.硬件電路

2.1正交掃頻信號產生電路

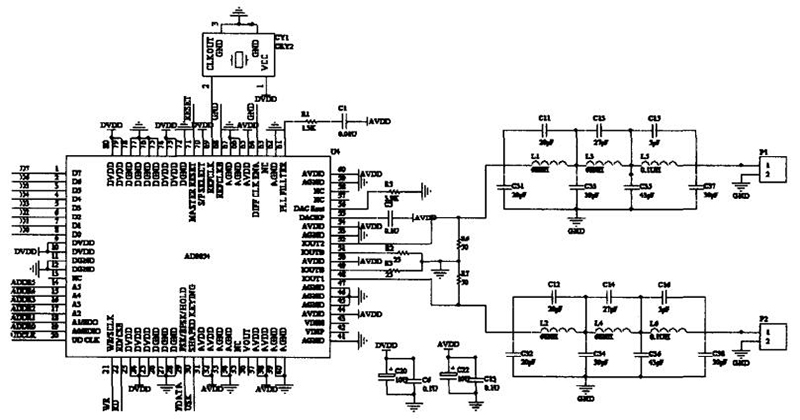

采用數字頻率合成芯片AD9854產生掃頻信號，該芯片在高穩定度時鐘的驅動下，可產生頻率、相位、幅度可編程的正、余弦信號，其允許輸出的信號頻率高達150MHz。筆者對AD9854外圍電路的設計如圖2所示。AD9854的參考時鐘引腳69連接30MHz有源晶振，通過程序設置片內鎖相環，對其進行10倍頻，可獲得300MHz的系統時鐘。

圖2 正交掃頻信號產生電路

AD9854芯片內部帶有兩個高速的正交DAC，可同時輸出I、Q兩路正交信號，兩DAC輸出通過相位補償互相影響，保持90°的相位差。AD9854的I、Q兩路DAC滿量程輸出電流的幅度由第56引腳連接的電阻RSET控制，RSET的阻值計算公式如下：

其中，IOUT為DAC滿量程輸出電流的振幅，該參數需合理設置，以使正交DAC獲得最佳的窄帶無雜散動態范圍。本設計中RSET電阻取3.9kΩ，則IOUT為10mA。圖2中，I、Q兩路連接輸出電阻R5、R6均為50Ω，則DDS輸出最大電壓幅值為500mV。

I、Q兩路DAC的正交信號輸出端IOUT1、IOUT2需接低通濾波器，筆者設計了七階橢圓低通濾波器，該濾波器過渡帶下降迅速，其截止頻率為100MHz，通帶波紋則為0.05dB，阻帶最小衰減為50dB。該橢圓濾波器主要用于平滑信號，同時濾除高頻干擾和DDS諧波雜散信號。

2.2STM32與AD9854接口電路

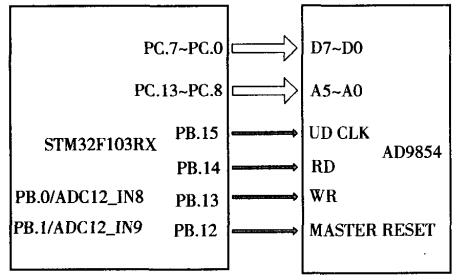

采用低功耗單片機STM32F103作為任務控制核心，其與AD9854的接口電路如圖3所示。STM32F103是一款基于ARM CortexTM-M3內核的32位標準RISC處理器，具有32位硬件除法器和單周期乘法器，具有強大的數據處理和運算能力，滿足本設計中關于數據處理部分的要求。且其I/O端口豐富，還具有3個12位的ADC，便于數據采集。同時該芯片采用3.3V單電源供電，可直接對AD9854的引腳進行讀/寫操作，無需額外的電平轉換電路，簡化了硬件設計。

圖3 STM32與AD9854的硬件連接

STM32F103與AD9854之間采用并行通信方式，AD9854的八位雙向并行編程數據輸入端口D[7：0]與STM32F103的PC口低8位相接，AD9854的六位并行地址總線輸入引腳A[5：0]與STM32F103的PC[13：8]相接。AD9854內部設有40個8位寄存器，地址范圍為00H～27H，用于存儲控制字與狀態字。通過向這些內部寄存器寫人數據，可以實現對AD9854的工作控制，包括工作模式、輸出信號頻率、相位及幅度等。AD9854的控制字可通過STM32設定寄存器地址A[5：0]和數值D[7：0]，在WR信號的下降沿和上升沿寫入。

2.3模擬乘法器電路

乘法電路設計采用高速模擬乘法器AD835，它是一款完備的四象限電壓輸出模擬乘法器，3dB帶寬達到250MHz，且乘積噪聲低，其外圍電路設計如圖4所示。AD835的輸入電壓范圍為﹣1.0～+1.0V，具有兩個差分輸入端，分別為X1、X2和Y1、Y2，設計中將差分輸入的一端接地，另一端接乘法信號。該芯片將X、Y兩個輸入信號相乘后與Z引腳輸入電壓相加，再經放大電路，由W引腳輸出。為保證AD835乘法器的乘性系數K=1，R1、R2的接法如圖4所示。調整R2，使R1/R2=20，此時乘法器的輸出W=XY+Z，將Z端接地，只進行乘法運算，則最終輸出W=XY。設計中為了保證輸入AD835的信號X、Y滿足幅值要求并且不包含直流分量，在低通濾波器LBP1后，增加一級由超高速運放AD8009構成的同相比例放大器，并采用隔直電容去除信號中的直流分量。

圖4 模擬乘法器外圍電路

2.4二階有源低通濾波器

低通濾波器LBP2采用二階有源低通濾波器，該濾波器的作用是濾掉正交調制過程中產生的頻率為2ω的信號分量。設掃頻時間為Ts，共掃描N個頻點，則掃描每個頻點的時間為Ts/N，選取4倍時間常數，低通濾波器的截止頻率fo=4N/Ts，本設計中掃頻時間Ts取2s，頻點數最大取500，計算得fc為1kHz。為保證余量，設計中選取截止頻率fc=2kHz。筆者采用精密運算放大器0P27設計二階Butterworth低通濾波器，電路的拓撲結構采用Sallen-Key結構，且電壓增益為2。

3.軟件部分

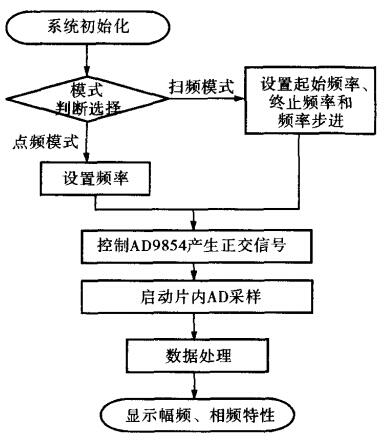

系統的軟件部分主要包括系統主程序、鍵盤掃描子程序、AD9854控制子程序、模/數轉換子程序及液晶顯示子程序等。主程序首先進行系統初始化，配置STM32的GPIO端口，初始化LCD、AD9854和片內ADC，然后等待按鍵輸入，進行測量模式選擇。模/數轉換子程序對片內ADC進行配置，并實現點頻、掃頻測量數據采集存儲和多次采樣確認。液晶顯示子程序完成幅頻、相頻特性的顯示、清屏及字符顯示等功能。AD9854控制子程序完成DDS芯片工作模式選擇、正交掃頻信號頻率設置及掃頻信號振幅設置等功能。軟件主程序流程如圖5所示。

圖5 主程序流程

限于篇幅，只列出關于AD9854工作模式設置和正交信號幅度、頻率設置的部分程序代碼：

//設置AD9854工作模式選擇為single—tone，對參考時鐘進行10倍頻，由PIN20引腳外部刷新頻率

unsigned cha rmodel[4]={0x00，0x4A，0x00，0x60};

//默認初始頻率1MHz，頻率字FW根據公式fOUT=(fSYSCLK×FW)/2N計算得出

unsigned char freq[6]={0x00，0xDA，0x74，0x0D，0xA7，0x41};//信號頻率控制字

unsigned char signalAM1[2]={0xFf，0Xff};//信號幅度控制字

unsigned char signalAM2[2]={0XFf，0Xff};//信號幅度控制字

AD9854一Reset();

AD9854一SetSpecialWord(mode1);//設置AD9854的工作模式

AD9854一SetOutkeyI(signalAM1);//設置1支路信號振幅

AD9854一SetOutkeyQ(signalAM2);//設置Q支路信號振幅

AD9854一SetFreql(freq);//設置正交信號頻率

AD9854一IOUpdate();//頻率刷新

其中調用的部分子程序如下：

部分子程序

結束語

本文總結了采用AD9854與STM32設計的頻率特性測試儀，該測試儀可以進行點頻測量和1～50MHz的掃頻測量，可以手動預置測頻范圍和步進頻率，并在320×240彩色液晶屏上顯示幅頻特性和相頻特性曲線。系統界面友好，工作穩定。本設計基本實現了數字化，并滿足低功耗的要求。由于掃頻測量法是一種穩態測量方法，它需要等到被測網絡輸出達到穩態后才能測量。因此本設計中并沒有設置太快的掃頻測量速度，并且在STM32發送頻率控制字與獲取ADC采樣轉換值之間進行了適當的延時。否則如果被測網絡響應建立時間長，而掃頻測量速度太快，會形成建立誤差，使測得的特性曲線畸變失真。
