74LS48芯片是一種常用的七段數碼管譯碼器驅動器，常用在各種數字電路和單片機系統的顯示系統中，本文將介紹74LS48的引腳、真值表、邏輯功能及常用電路等等。
1.74LS48概述
7段顯示譯碼器74LS48是輸出高電平有效的譯碼器，74LS48除了有實現7段顯示譯碼器基本功能的輸入(DCBA)和輸出(Ya～Yg)端外，7448還引入了燈測試輸入端(LT)和動態滅零輸入端(RBI)，以及既有輸入功能又有輸出功能的消隱輸入/動態滅零輸出(BI/RBO)端。
74LS48
2.74LS48引腳圖

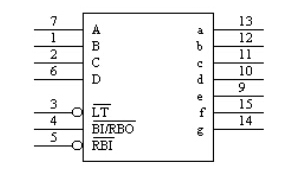

圖1 74LS48的引腳排列

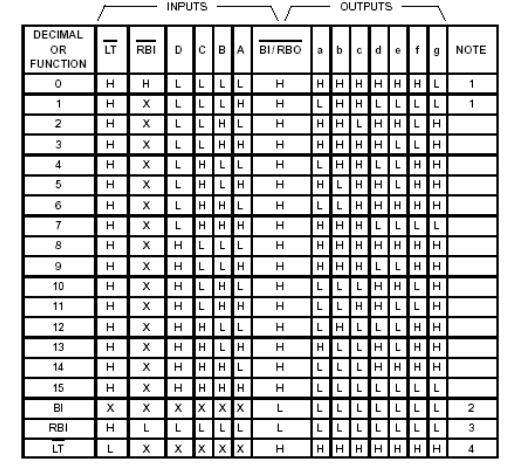

74LS48真值表
4.74LS48邏輯圖

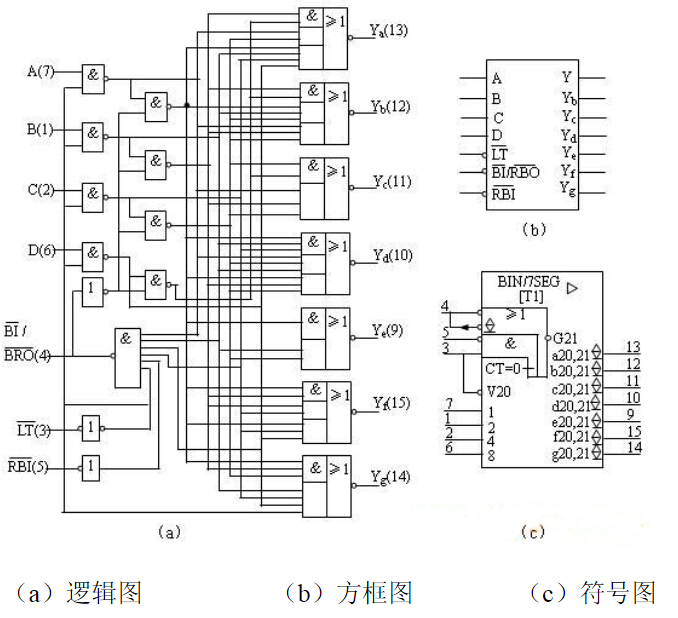

圖2給出了7448的邏輯圖，方框圖和符號圖。由符號圖可以知道，4號管腳端具有輸入和輸出雙重功能。作為輸入(BI)低電平時，G21為0，所有字段輸出置0，即實現消隱功能。作為輸出(RBO)，相當于LT，及CT0的與墳系，即LT=1，RBI=0，DCBA=0000時輸出低電平，可實現動態滅零功能。3號(LT)端有效低電平時，V20=1，所有字段置1，實現燈測試功能。
圖27448的邏輯圖，方框圖和符號圖
5.邏輯功能
由7448真值表可獲知7448所具有的邏輯功能：
(1)7段譯碼功能(LT=1，RBI=1)
在燈測試輸入端(LT)和動態滅零輸入端(RBI)都接無效電平時，輸入DCBA經7448譯碼，輸出高電平有效的7段字符顯示器的驅動信號，顯示相應字符。除DCBA = 0000外，RBI也可以接低電平，見表1中1～16行。
(2)消隱功能(BI=0)
此時BI/RBO端作為輸入端，該端輸入低電平信號時，表1倒數第3行，無論LT 和RBI輸入什么電平信號，不管輸入DCBA為什么狀態，輸出全為“0”，7段顯示器熄滅。該功能主要用于多顯示器的動態顯示。
(3)燈測試功能(LT = 0)
此時BI/RBO端作為輸出端， 端輸入低電平信號時，表1最后一行，與 及DCBA輸入無關，輸出全為“1”，顯示器7個字段都點亮。該功能用于7段顯示器測試，判別是否有損壞的字段。
(4)動態滅零功能(LT=1，RBI=1)
此時BI/RBO端也作為輸出端，LT 端輸入高電平信號，RBI 端輸入低電平信號，若此時DCBA = 0000，表1倒數第2行，輸出全為“0”，顯示器熄滅，不顯示這個零。DCBA≠0，則對顯示無影響。該功能主要用于多個7段顯示器同時顯示時熄滅高位的零。
6.常用電路圖

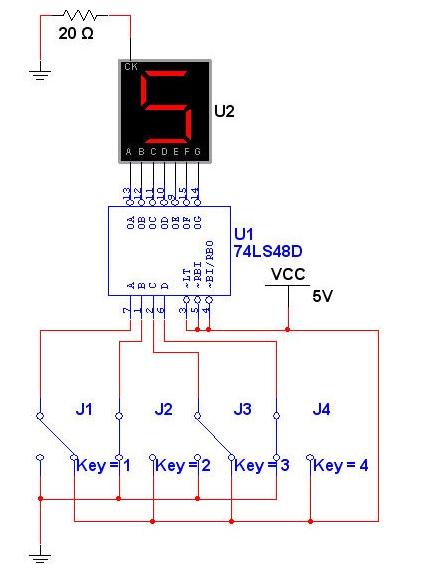

圖3 高低電平控制數碼管
74ls48的輸入端A B C D是8421碼，D是高位，通過A B C D 的高低電平控制數碼管的顯示，如圖3： A是高電平，B C D 是低電平， 表示十進制“1”，因此數碼管顯示“1”。 千萬別把數碼管選錯了，共陰和共陽極數碼管不同。

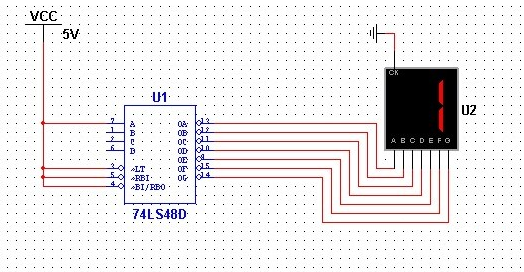

圖4 在MulTIsim10中使用74LS48電路
在MulTIsim10中使用74LS48電路見圖，模塊沒有錯誤。為了省事，直接了一個限流電阻，20Ω，仿真正確工作。如果真實電路，應該在每段加300Ω限流電阻。
