mos管測量好壞圖文
一般在判斷好壞的時候先對MOS管放電，放電的目的就是使G極（柵極）和S極（源極）電位相同，放電直接在G極和S極之間用導線短接一下就可以了，也可以串接個電阻。
放完電后就可以用萬用表去測量了，在MOS管原理圖中可以看出來，在D極（漏極）和S極（源極）之間有一個看著像二極管的東西，其實這個就是反向寄生二極管，這個二極管是能夠使用萬用表的二極管檔測出來的。

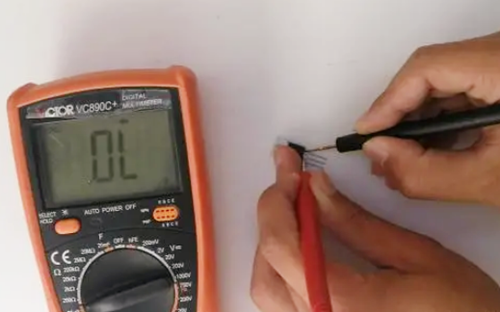

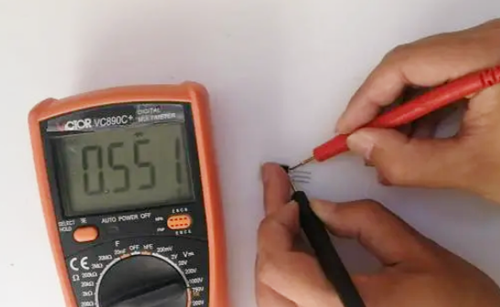

怎么測呢？下面兩張圖是測量結果，當把紅表筆放在S極上，黑表筆放在D極上，這個反向寄生二極管是能夠?qū)ǖ模钥梢詼y出來這個導通壓降，一般在0.5 V左右；如果把紅表筆放在D極，黑表筆放在S極，這個反向寄生二極管是截止的，所以在萬用表上會看到O L字樣。

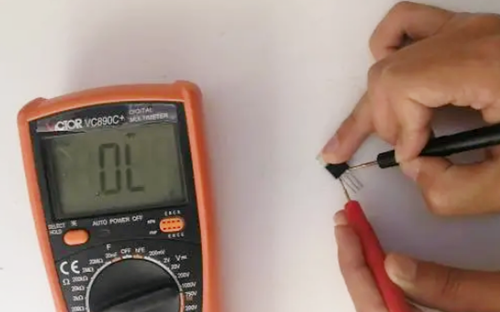

到這我們才測量兩個管腳是正常的，還有一個G極，這里需要先對G極充下電，用萬用表的二極管檔就可以，把紅表筆放在G極，黑表筆放在S極，這個充電過程很快，在萬用表上是看不到這個變化過程，所以一直看到O L字樣，充完電后再去測量一下D極和S極之間，還是截止的嗎？

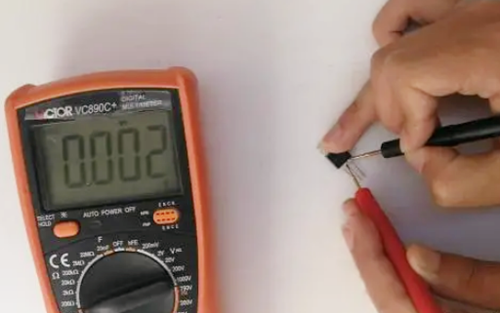

從下圖可以很清楚的看到，這時候D極和S極之間的壓降接近于0，換句話說此時的MOS管導通了，從這里也能感受出來MOS管的導通壓降是很低的。
其實不光D極和S極之間的壓降很低，S極和D極之間的導通壓降也很低，可以參考下圖中的測量結果，從這也可以看出來，MOS管導通后，這個反向寄生二極管消失了，如果此時再次給G極放電，你會發現這個反向寄生二極管又回來了。
這就是正常的N溝道增強型場效應管的測量結果，如果步驟和上文所述的不同，那么很可能這個管子壞了。
mos管測量好壞方法
MOS管最常用的測試方法包括電容測試、電阻測試、絕緣測試、耐壓測試和熱阻測試等。此外，還可以通過檢查MOS管的外觀來判斷其質量，如果外觀有破損或污漬，則說明MOS管質量不佳。
1、電容測試可以用來測試MOS管的質量。在電容測試中，可以測量MOS管的電容值，如果電容值低于額定值，則說明MOS管質量不佳。此外，還可以測量MOS管的漏電流，如果漏電流過大，則說明MOS管質量不佳。
2、電阻測試可以用來測試MOS管的好壞。通常，MOS管的電阻應該在正常范圍內，如果電阻值過低或過高，則表明MOS管有缺陷。
3、MOS管的絕緣測試可以通過測量其絕緣電阻來判斷其好壞。絕緣電阻的值應該大于1MΩ，否則就表明MOS管有缺陷。
4、耐壓測試mos管的好壞取決于它的工作電壓、溫度、測試電流和測試時間。正常情況下，mos管的耐壓應該在它的額定電壓的1.5倍以上，溫度應該在它的額定溫度的1.5倍以下，測試電流應該在它的額定電流的1.5倍以下，測試時間應該在它的額定時間的1.5倍以下。如果mos管的耐壓、溫度、測試電流和測試時間都符合要求，那么它的耐壓測試就是正常的。
5、熱阻測試mos管的好壞取決于測試結果。通常來說，mos管的熱阻值應該低于其額定值，否則就表明mos管的質量不佳。此外，mos管的熱阻值也可以用來判斷mos管的工作溫度，如果熱阻值超過其額定值，則表明mos管的工作溫度過高，可能會導致mos管的損壞。
