雙極性晶體管是一種電子元件，它由兩個極性（正極和負極）組成，可以控制電流的流動。它們可以用來控制電路中的電流，從而控制電路的功能。
雙極型晶體管有兩種基本結構：PNP型和NPN型。在這3層半導體中，中間一層稱基區，外側兩層分別稱發射區和集電區。當基區注入少量電流時，在發射區和集電區之間就會形成較大的電流，這就是晶體管的放大效應。
雙極晶體管的基本結構
雙極晶體管的基本結構由兩個極性（正極和負極）組成，它們之間有一個可控制的電流通道。此外，它還有一個控制電路的電容器，以及一個可以控制電流的電阻。
雙極型晶體管輸出特性可分為三個區：截止區、飽和區、放大區。
★截止區：發射結和集電結均為反向偏置。IE@0，IC@0，UCE@EC，管子失去放大能力。如果把三極管當作一個開關，這個狀態相當于斷開狀態。
★飽和區：發射結和集電結均為正向偏置。在飽和區IC不受IB的控制，管子失去放大作用，UCE@0，IC=EC/RC，把三極管當作一個開關，這時開關處于閉合狀態。
★放大區：發射結正偏，集電結反偏。
雙極性晶體管分類
雙極性晶體管可以分為三類：NPN晶體管、PNP晶體管。
1、NPN晶體管是由N型晶體管和P型晶體管組成的，它可以控制電流的流動方向，并且可以用來實現電路的開關控制。NPN晶體管的特點是可以控制電流的流動方向，可以實現電路的開關控制，并且具有較高的靜態電流增益。

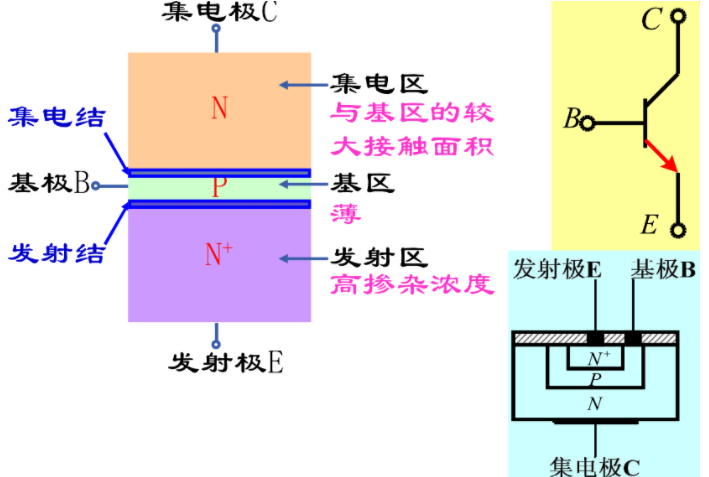

NPN型三極管的結構
2、PNP晶體管是一種雙極性晶體管，它由正極（P）、負極（N）和基極（P）組成。它可以用來控制電路中的電流，從而控制電路的功能。它的工作原理是，當電壓施加到正極和負極上時，它會改變其內部的電流，從而控制電路中的電流。

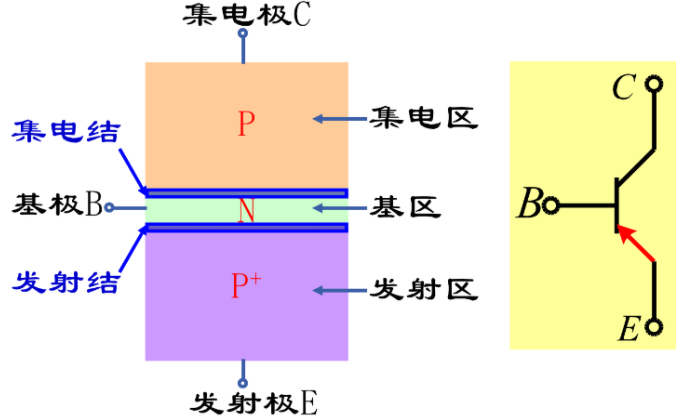

PNP型三極管的結構
需要注意的是PNP型晶體管各極的電壓極性和電流方向與NPN型三極管相反
