1.TVS管特性
瞬態抑制二極管是在穩壓二極管的工藝上發展起來的，一種用途廣泛的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以皮秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗账查g大電流，使兩極間的電壓鉗位于一個預定值，有效地保護后端的電子元器件不被損壞，可用于防雷擊、防過壓、防靜電、吸收浪涌電流等。

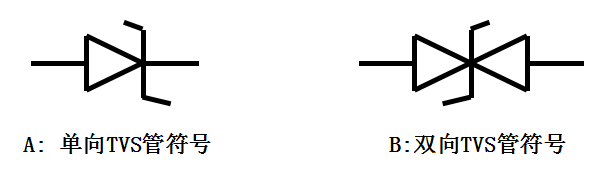

按極性分為單極性和雙極性兩種：雙向TVS適用于交流電路，單向TVS適用于直流電路。
2.TVS管特點
①PS秒級響應速度、瞬態浪涌吸收能力大、低漏電流、箝位電壓易控制；
②體積小、易安裝、高可靠性，不易損壞；
③ 擊穿電壓偏差小，在5%上下，電壓精度高；
④瞬態沖擊功率可達200W~30KW，甚至更高；工作電壓范圍6.8V~550V；正向浪涌電流可達幾百安培；
3.TVS管應用：
通常將TVS管反向并聯在電路的電源輸入端，當電路正常工作時，處于高阻狀態，可以理解為開路。當電路異常超過擊穿電壓時，TVS迅速由高阻狀態變?yōu)榈碗娮锠顟B(tài)，泄放由異常過電壓導致的瞬時過電流到地，同時把異常過電壓鉗制在后級電路可承受的安全水平之內，從而保護后級電路免遭異常過電壓的損壞。當異常過電壓消失后，TVS 阻值又恢復為高阻態。

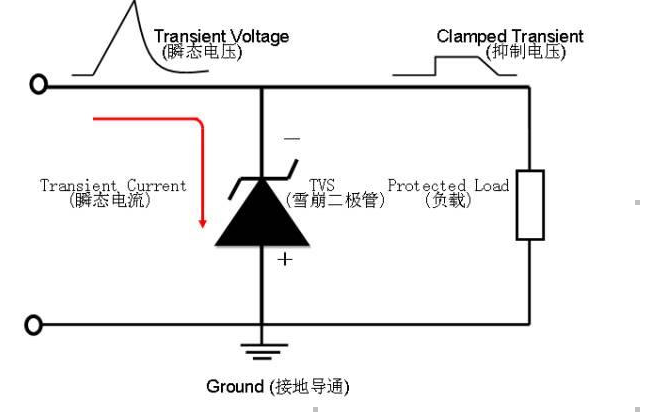

TVS管應用示例
4.TVS管主要參數

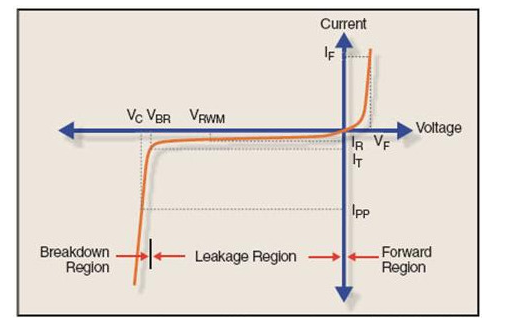

TVS管伏安特性曲線
①反向截止電壓（VRWM）：正常工作時，TVS管應該是不工作的，所以VRWM值應大于線路上最高工作電壓。這樣才能保證電路正常工作時TVS管處于截止?fàn)顟B(tài)，在電路正常工作下不會影響電路工作。但也不能選的太高，如果太高，鉗位電壓也會較高，所以在選擇時，要綜合考慮被保護電路的工作電壓及后級電路的承受能力，VRWM=（0.8~0.9）VBR。
②反向擊穿電壓（VBR）：在這個電壓之前，TVS管是不導通的， 當瞬態電壓超過VBR值 ，瞬態抑制二極管便產生崩潰把瞬態電壓抑制在某個水平， 提供瞬態電流一個超低電阻通路，讓瞬態電流透過瞬態電壓抑 制二極管被引開。
③最大箝位電壓（VC）：脈沖峰值電流Ipp 作用下器件兩端的最大電壓值稱為最大箝位電壓，也就是瞬態抑制二極管導通后的電壓。
注：TVS 鉗位電壓應小于后級被保護電路最大可承受的瞬態安全電壓。

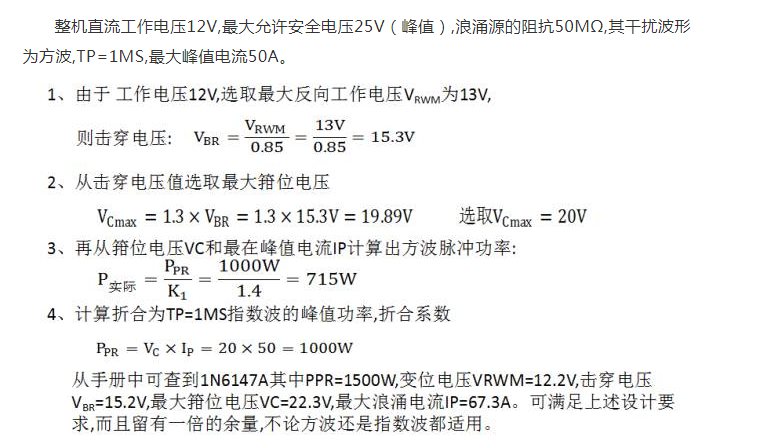

TVS管設計應用舉例
