本文深入分析了靜電放電（ESD）對現代電子設備中電子元件的影響，探討了ESD的破壞機制，并提出了一系列有效的防護措施。隨著電子元器件的微型化和低功耗化，ESD造成的損害日益嚴重，影響產品的可靠性和性能。通過理解ESD的破壞機制和實施恰當?shù)姆雷o策略，可以顯著提高電子設備的穩定性和可靠性。
一、引言
在現代電子設備中，靜電放電（ESD）已成為影響電子元件可靠性和性能的關鍵因素。隨著電子元器件體積的不斷縮小和工作電壓、電流的降低，ESD對電子元件的潛在威脅日益凸顯。ESD不僅會導致元件的物理損壞，還可能引發性能下降和系統故障。因此，深入理解ESD的破壞機制并采取有效的防護措施至關重要。
二、靜電放電的破壞機制
（一）熱損壞
當高電壓施加到電子元件時，瞬間的大電流流過設備內部電路，導致局部過熱。這種熱效應會迅速加熱電路板材料，造成焊點熔化、電路損壞，甚至組件故障。熱損傷通常在元件表面或芯片內部留下不可逆的損傷，縮短元件的使用壽命。
（二）電擊損壞
高壓靜電放電不僅會導致熱損壞，還可能對電容器、電阻器和晶體管等元件造成直接電擊。這種電擊可能導致短路、斷路，甚至燒毀元件。此類損壞通常難以檢測，但足以使元件失去功能或變得不穩定。
（三）泄漏問題
靜電放電還可能在元器件的絕緣材料中形成細小的導電通道，導致漏電流。隨著時間的推移，泄漏可能會增加，影響元件的整體性能。此外，ESD過程中產生的電磁干擾（EMI）可能對設備造成進一步的威脅，尤其是在精密儀器和通信設備中，EMI會嚴重影響信號的完整性和準確性。
三、防護措施
（一）設計層面的保護
在電子元器件的設計階段，應優先選用防靜電材料，以有效吸收靜電并防止瞬時高壓沖擊。此外，合理的電路設計，特別是增強高頻或高壓部分的抗干擾能力，可以有效減少靜電放電引起的電磁干擾。
（二）接地與屏蔽
適當?shù)慕拥厥欠乐轨o電放電的重要手段。通過將靜電快速引導至地面，可以防止其在設備內部積聚并產生高電壓。屏蔽措施則可以防止外部靜電對元器件的影響，確保電子設備的穩定運行。
（三）靜電放電保護元件

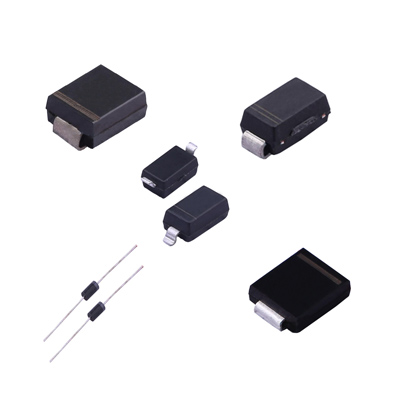

在電路設計中加入二極管、壓敏電阻、靜電放電保護芯片等保護元件，可以在電流通過時立即將其引導至安全路徑，防止高壓直接作用于敏感元件。這些元件對于提高精密儀器和高品質電子設備的抗靜電能力尤為重要。
（四）制造環境控制
控制制造和運輸環境中的靜電積聚是防止ESD的關鍵措施。生產線應使用防靜電地板、設備和服裝，以有效抑制靜電的產生。此外，濕度控制可以進一步減少靜電的積累。
（五）人員操作規范
在安裝、測試和維護電子元件時，操作人員必須嚴格遵守靜電防護規范。佩戴防靜電腕帶、穿防靜電服并保持良好的接地可以有效防止靜電的積聚和釋放。在處理高度敏感的設備時，這些措施尤為重要。
四、結論
靜電放電對電子元件的潛在威脅不容忽視。它不僅會導致元件的物理損壞，還可能引發性能下降和系統故障。通過深入理解ESD的破壞機制并采取有效的防護措施，可以顯著提高電子設備的穩定性和可靠性。嚴格執行保護組件和人員處理規范是降低ESD風險的關鍵，確保電子設備在各種復雜環境下正常運行。
