在現代電子設計領域，隨著高速數據傳輸和高頻應用場景的不斷拓展，電路的抗干擾能力成為決定設備性能與可靠性的關鍵因素。干擾不僅會導致電路性能劣化，還可能直接引發電路損壞，給設備運行帶來嚴重風險。TVS（瞬態電壓抑制器）作為一種高效的電路保護器件，能夠顯著增強電路的抗干擾能力，為復雜電子設備的穩定運行提供堅實保障。本文深入探討了如何運用低電容瞬態抑制二極管來提升電路的抗干擾性能。

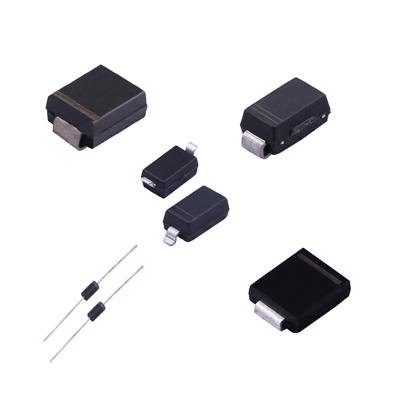

一、TVS低電容二極管的工作原理
TVS低電容二極管的核心功能在于為敏感電路提供針對靜電放電（ESD）、快速電瞬變（EFT）以及電流浪涌等電壓瞬變的防護。其工作原理是在正常工作電壓下呈現高阻抗?fàn)顟B(tài)，此時對電路的影響微乎其微。然而，當電壓一旦超過其預設的擊穿閾值，它會在瞬間切換至低阻抗?fàn)顟B(tài)，并迅速將多余的電流引導至地線，以此避免電壓瞬變對電路造成損害。在高速電路中，高電容可能會引發信號完整性問題，導致信號失真與延遲。通過降低器件的電容值，低電容TVS二極管能夠有效規避這些問題，使其在高速通信接口、無線通信系統以及其他高頻應用場景中大顯身手。
二、低電容特性對抗干擾能力的影響
電路的抗干擾能力主要體現在其抵御外部電磁干擾（EMI）和瞬態電壓的能力上。低電容二極管憑借其極低的電容值，在抑制電壓瞬變方面表現出色，同時還能確保高速信號傳輸?shù)姆€(wěn)定性。以下是低電容TVS二極管在提升抗干擾能力方面的幾個重要優勢：
（一）高頻信號完整性保護
低電容TVS二極管能夠有效防止因高電容引起的信號失真和衰減問題，確保數據傳輸?shù)耐暾院屯ㄐ诺姆€(wěn)定性。對于USB、HDMI和以太網等高速通信接口而言，這一點尤為重要。在這些高速數據傳輸場景中，信號的完整性直接關系到數據傳輸?shù)臏?zhǔn)確性和效率，任何微小的失真都可能導致數據錯誤或傳輸中斷。低電容TVS二極管通過其快速響應和低電容特性，能夠最大程度地減少對信號傳輸?shù)挠绊懀Ｕ细咚贁?shù)據流的順暢傳輸。
（二）靜電放電（ESD）保護
靜電放電是電子設備在實際應用中面臨的一大威脅，尤其對于那些暴露在復雜外部環境中的設備。低電容TVS二極管對靜電放電具有快速反應能力，能夠在靜電放電發生瞬間，將多余電流迅速轉移至地面，從而防止設備因靜電放電而損壞。這種保護機制對于便攜式電子設備、工業自動化設備以及戶外通信設備等尤為重要，能夠有效提高設備的可靠性和耐用性。
（三）減少射頻干擾（RFI）
在射頻應用中，射頻干擾是影響電路正常工作的主要問題之一。低電容TVS二極管通過抑制電路中的高頻噪聲，降低高頻干擾的影響，確保電路在復雜的電磁環境下仍能保持穩定運行。這對于射頻識別（RFID）系統、無線傳感器網絡以及移動通信設備等射頻應用至關重要，能夠有效提高信號傳輸?shù)馁|(zhì)量和系統的抗干擾性能。
三、應用場景及實例分析
低電容TVS二極管憑借其卓越的抗干擾性能，在眾多需要高速信號傳輸和高精度測量的領域得到了廣泛應用。以下是一些典型應用場景的實例分析：
（一）高速通信接口保護
在現代電子設備中，USB 3.0、HDMI、DisplayPort等高速數據傳輸接口被廣泛應用于計算機、智能手機、高清電視等設備。低電容TVS二極管在這些接口電路中發揮著關鍵作用，能夠有效防止電壓瞬變和電流浪涌對接口電路的損害，提高接口的穩定性和耐用性。例如，在支持4K視頻傳輸?shù)腍DMI接口電路中，低電容TVS二極管可以確保高清視頻數據的完整傳輸，避免因信號干擾而導致的圖像卡頓、色彩失真等問題，為用戶提供了一個流暢、高質量的視覺體驗。
（二）無線通信設備中的干擾防止
在無線通信設備中，如Wi-Fi路由器、藍牙模塊和移動通信基站等，低電容TVS二極管被廣泛應用于保護高頻接口，減少射頻干擾。通過在無線通信電路中引入低電容TVS二極管，可以有效抑制外部電磁干擾對信號傳輸?shù)挠绊懀岣咝盘?hào)的傳輸質量和通信的可靠性。即使在長期運行和復雜的電磁環境下，低電容TVS二極管也能夠確保無線通信設備穩定工作，避免因干擾導致的信號中斷、數據丟失等問題，保障無線通信網絡的順暢運行。
（三）工業設備電源保護
工業自動化設備通常需要在惡劣的電磁環境和復雜的工況下運行，其電源模塊容易受到電壓尖峰、浪涌電流等瞬態電壓的沖擊。低電容TVS二極管可廣泛應用于工業設備的電源保護電路中，防止電壓瞬變對電源模塊和后續電路的損害。通過在電源輸入端安裝低電容TVS二極管，可以有效吸收瞬態過電壓能量，確保工業設備的穩定供電，延長設備的使用壽命，減少因電源故障導致的生產停機時間，提高工業生產的效率和可靠性。
四、選擇低電容TVS二極管的重要參數
在設計電路時，選擇合適的低電容TVS二極管至關重要，這直接關系到電路的抗干擾性能和設備的可靠性。以下是一些需要重點考慮的重要參數：
（一）擊穿電壓
擊穿電壓是選擇低電容TVS二極管的關鍵參數之一。所選二極管的擊穿電壓應略高于電路正常工作電壓，以確保在正常工作條件下二極管保持高阻抗?fàn)顟B(tài)，不影響電路的正常運行。同時，擊穿電壓應足夠低，以確保在電壓瞬變發生時能夠及時導通，將多余的電流引導至地線，保護電路免受過電壓的損害。例如，對于一個工作電壓為5V的電路，可以選擇擊穿電壓為6V~8V的低電容TVS二極管，這樣既能保證正常工作時的穩定性，又能在電壓超過閾值時迅速響應，提供有效的保護。
（二）電容值
對于高速信號傳輸電路，電容值是影響信號完整性的關鍵因素。在選擇低電容TVS二極管時，應盡量選擇電容值較低的型號，以減少對信號傳輸?shù)挠绊憽Ｒ话銇碚f，電容值越低，對高速信號的干擾越小，能夠更好地保持信號的完整性和通信的質量。例如，在USB 3.0接口電路中，信號傳輸速率高達5Gbps，此時應選擇電容值在1pF~2pF之間的低電容TVS二極管，以確保信號在高速傳輸過程中的穩定性和可靠性。
（三）最大脈沖電流
最大脈沖電流是指TVS二極管能夠承受的最大瞬態電流。在選擇時，應確保所選二極管的最大脈沖電流大于電路中可能出現的最大瞬態電流，以防止二極管因過電流而損壞。例如，在電源保護電路中，如果預計可能出現的瞬態電流峰值為50A，那么應選擇最大脈沖電流大于50A的低電容TVS二極管，以確保在瞬態電流沖擊下能夠可靠地保護電路。
（四）響應時間
快速響應時間對于抑制瞬態電壓至關重要。TVS二極管的響應時間越短，就越能及時地將過電壓能量引導至地線，減少對電路的損害。一般來說，優質低電容TVS二極管的響應時間可以達到納秒級，甚至更短。在高速數據傳輸和高頻應用場景中，應優先選擇響應時間短的低電容TVS二極管，以確保對瞬態電壓的快速響應和有效抑制。
五、結論
低電容TVS二極管在現代電路設計中扮演著至關重要的角色，尤其是在高速數據傳輸、無線通信以及對抗干擾要求極高的應用場景中。通過正確選擇和合理應用低電容TVS二極管，設計人員能夠顯著提升電路的抗干擾能力，確保電子設備在復雜的電磁環境下穩定、可靠地運行。這不僅有助于延長電子設備的使用壽命，還能大幅提高設備的整體性能和用戶體驗。在電子技術不斷發展的今天，低電容TVS二極管的應用將更加廣泛，為電子設備的穩定運行保駕護航。
