電解電容正負極判斷,電解電容正負極區分介紹
一、引言
一、引言
電解電容作為一種關鍵的電子元件,在各類電路設計中廣泛應用。由于其具有明顯的正負極之分,在安裝和替換過程中,準確區分正負極對于保障電路正常運行和元件壽命至關重要。本文將全面深入地闡述多種鑒別電解電容正負極的方法,助力工程技術人員和電子愛好者精準判斷,避免因極性接反導致的元件損壞與電路故障。
二、外觀標識識別法
極性符號標識 :眾多電解電容會在正極一側明確標注 “+” 號,或者在負極一側標出 “-” 號。當電容表面存在這類直觀的極性標識時,可直接依據標識判斷正負極,確保連接正確性。這是最為直接且簡便的判斷方式,一旦發現標識,應優先以此為依據進行極性確認。
套管特殊標記 :部分電解電容套管上會有白色銀邊以及 “一字” 短橫線標識。需明確的是,套管上具有一字標識的一側端引腳對應電容負極,而另一側端引腳則為正極。在實際觀察時,要仔細辨別套管的色澤與標記細節,避免因視覺誤差造成誤判。
引腳長度差異 :通常情況下,新的電解電容正極引腳會設計得比負極引腳長一些。這一特點可作為判斷正負極的輔助依據,尤其是在缺乏其他明確標識時。不過,需要注意的是,經過多次安裝或拆卸的電容,引腳長度可能會因彎折等因素發生改變,此時則不能單憑引腳長度來確定極性。


三、外形特征觀察法
螺栓電解電容 :對于螺栓電解電容而言,若電容套管白色銀邊兩側有 “+” 標識,則標有 “+” 的端口對應正極,另一端口則為負極;倘若電容套管白色銀邊處有一字標識,則一字標識側為負極,另一端口相應地為正極。在實際檢測過程中,要仔細查看銀邊與標識的組合情況,綜合判斷正負極位置。

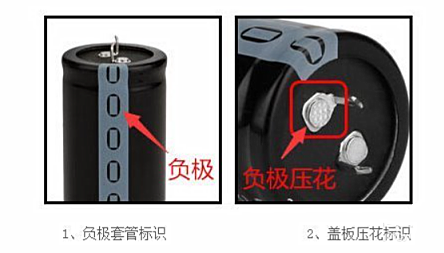

焊片鋁電解電容(牛角電容) :目前,所有焊片鋁電解電容廠商均采用 “負極標識” 方式,即套管上標有 “-” 號的焊針對應電容負極。此外,在蓋板上也有區分正負極的設計。大部分廠家會采用負極 “壓花” 處理來標識負極,當然,也有部分廠家直接在鉚釘上印出 “+”“-” 標志,進一步方便用戶識別。

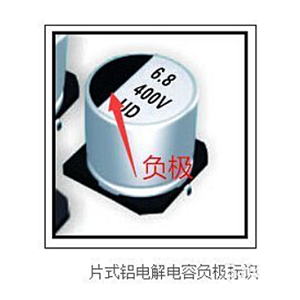

片式鋁電解電容(貼片鋁電解電容) :片式鋁電解電容由于沒有套管,其在鋁殼底部印有詳細的電容參數信息,包括容量、電壓以及正負極標識等內容。特別地,印有半邊黑色標記的一側為電容負極。在進行貼片操作前,務必仔細查看底部的標識信息,確保正確安裝。


四、電學性能測試法
萬用表測試 :可利用萬用表的電阻擋或電容擋來進行電解電容正負極的測試。將萬用表的正極表筆連接到電容的一個引腳,負極表筆連接到另一個引腳,觀察萬用表的指針偏轉或數字顯示變化。若萬用表指針逐漸向右偏轉,或數字顯示數值逐漸增大,表明萬用表正極表筆所接引腳為電容正極。這是因為當正極表筆接電容正極時,電容開始充電,電流方向與萬用表內部電流方向一致,導致測量值呈現上升趨勢;反之,若萬用表指針向左偏轉或數字顯示數值逐漸減小,則正極表筆所接引腳為電容負極。
電容測試儀檢測 :專業的電容測試儀同樣可用于判斷電解電容正負極。將測試儀的正極輸出端連接電容一端,負極輸出端連接電容另一端,通過觀察測試儀顯示屏上呈現的電容值變化來確定正負極。當電容正接時,測試儀顯示的電容值會穩定在正常范圍內;而當電容反接時,電容值可能會顯示為零或超出測量范圍,這是因為電容反接時內部結構無法正常形成有效的電場存儲電荷,導致測量結果異常。在使用電容測試儀時,需嚴格按照儀器的操作說明進行操作,確保測試結果的準確性和可靠性。
五、實際應用案例與注意事項
應用案例 :在電源電路設計中,電解電容常用于濾波環節。若誤將電容極性接反,通電瞬間電容可能會發生鼓包、漏液甚至爆炸等現象,嚴重損壞電源電路及其他關聯元件。例如,在一款開關電源中,輸入端的電解電容負責對整流后的脈動直流電進行濾波。正確的極性連接能夠有效降低紋波電壓,提高電源輸出的穩定性與可靠性。而若電容極性錯誤,不僅濾波效果大打折扣,還可能引發電源噪聲增大、輸出電壓波動等問題,甚至危及整個電路系統的安全運行。通過運用上述多種正負極判斷方法,可確保電容正確接入電路,保障電源電路的正常功能與穩定性。
注意事項 :在實際操作過程中,首先要確保使用的測試儀器性能良好、校準準確,否則可能導致錯誤的測試結果,進而引發誤判。其次,在觀察電容外觀標識與外形特征時,需在良好的照明環境下進行,避免因光線不足而看錯標識或誤判外形特征。此外,對于一些老舊或損壞的電解電容,其外觀標識可能已經模糊不清,外形特征也可能因外力作用而發生改變,此時應結合多種方法進行綜合判斷,必要時可查閱電容的 datasheet 或咨詢相關專業人士,以獲取準確的電容參數與極性信息,確保正確識別電解電容的正負極。
