一、SOT223封裝概述
SOT223是一種常見的表面貼裝封裝形式，具有中等功率處理能力，在電子電路設計中廣泛應用。
二、SOT223封裝特點
散熱性能良好：SOT223封裝在設計時預留了較大的散熱面積，使熱傳遞效率得到提升，有助于器件在工作過程中保持穩定，降低因過熱導致的性能下降或損壞風險。
結構緊湊合理：尺寸適中，能夠很好地適配大多數電路板的布局需求，既節省了電路板空間，又滿足了電子設備小型化的發展趨勢。
引腳設計科學：一般有四個引腳，可以確保電氣連接的穩定性和安裝過程的可靠性，為電路的正常運行提供保障。
三、SOT223封裝引腳分析

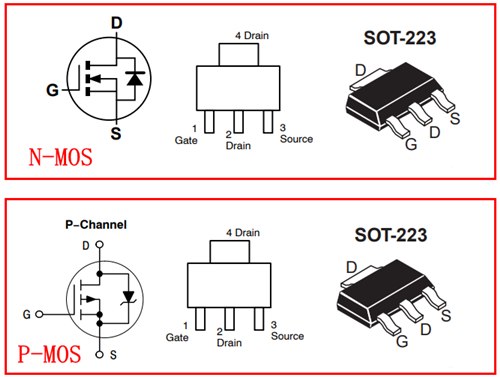

對于SOT-223MOS管，其引腳分布通常是第1腳為柵極，第3腳為源極，第2、4腳為漏極。不過，不同封裝形式的第2腳有不同的設計，有些封裝的第2腳是可焊接的，而有些封裝的第2腳則是懸空的。這種差異要求工程師在設計電路板時必須充分了解具體的封裝類型，以確保正確安裝和電氣連接。
SOT-223封裝可以細分為兩種常見類型，其中tab腳的屬性是需要特別注意的。如果想利用tab腳連接具有特定屬性的鋪銅區域來提高散熱效率，就必須準確知曉器件tab腳的屬性，避免因錯誤連接導致的散熱不良或電氣問題。
第一種封裝形式，其第1腳為GNDQ，第2引腳和TAB腳為輸出引腳。在電路圖中的表示符號（Q）可參考相關標準示例，例如常用元器件LM1117就采用這種封裝形式。

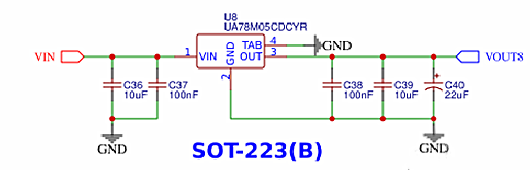

第二種封裝形式則有所不同，其第2引腳和TAB腳為GND。這種封裝形式在電路中的應用也較為廣泛，適用于特定類型的電子器件。
四、應用說明
在電路設計和實際應用中，工程師需要根據具體的電路功能需求以及器件的引腳定義來合理選擇SOT223封裝的器件。對于LM1117等常用元器件，應嚴格按照其引腳定義進行電路連接，確保電源管理電路的正常工作。在設計過程中，應當仔細查閱元器件的官方數據手冊，以獲取準確的引腳信息和電氣特性參數，避免因引腳定義錯誤導致的電路故障和設計失敗。
