在電子技術領域,MOS管(場效應晶體管)作為關鍵的半導體器件,憑借其獨特的優勢,在眾多電子電路中發揮著核心作用。深入理解MOS管的傳輸特性,對于電子電路的設計、分析與優化具有極為重要的意義。
一、MOS管的類型及特性差異
MOS管主要分為增強型和耗盡型兩種類型,它們在特性上存在顯著差異。
增強型MOS管在Ugs電壓為零時,ids=0,意味著管子完全截止,沒有漏電流。這種類型的MOS管能夠在關閉狀態下完全阻斷電流,因此特別適用于需要實現完全關閉功能的電路場景,例如電子開關電路等。
與之相比,耗盡型MOS管在Ugs電壓為零時,ids≠0,即管子不完全截止,仍有漏電流存在。這種特性使得耗盡型MOS管在關閉狀態下仍允許微小電流流動,適用于需要持續微小電流的特殊電路,如一些特定的放大電路或模擬電路等。
二、MOS管的關鍵特性參數
開啟電壓(VT)
開啟電壓是使源極S和漏極D之間開始形成導電溝道所必需的柵極電壓。以標準的N溝道MOS管為例,其開啟電壓通常約為3~6V。不過,通過工藝改進等技術手段,可以將VT值降低至2~3V左右,從而滿足不同應用場景對開啟電壓的特定要求,有助于優化電路性能和功耗等方面。
直流輸入電阻(RGS)
直流輸入電阻定義為柵源極之間所加電壓與柵極電流的比值。MOS管的一個顯著優勢在于其RGS可以非常容易地超過10¹?Ω,這一極高的輸入電阻特性使得MOS管在許多對輸入電阻有嚴格要求的電路中具有廣泛的應用前景,例如在高阻抗輸入級電路或信號源內阻較高的電路中,能夠有效地減小對信號源的影響,提高電路的穩定性和準確性。
漏源擊穿電壓(BVDS)
漏源擊穿電壓是指在VGS=0(針對增強型MOS管)的條件下,隨著漏源電壓的不斷增加,當漏極電流ID開始急劇增大時所對應的VDS值。這一參數直接決定了MOS管能夠承受的最大漏源電壓,是評估MOS管耐壓性能的關鍵指標。如果工作電壓超過此擊穿電壓,可能會導致器件永久性損壞,因此在電路設計中必須確保MOS管的實際工作電壓在其漏源擊穿電壓的安全范圍內,以保障電路的可靠性和穩定性。
三、增強型NMOS管的輸入輸出特性曲線及應用說明
輸出特性曲線


開啟電壓:以Ugs(th)表示。
預夾斷軌跡:可表示為Ugd=Ugs(th)=Ugs-Uds,即Uds=Ugs-Ugs(th)。
不同區域特性:
夾斷區:當Ugs<Ugs(th)時,ld=0,此時MOS管處于截止狀態,幾乎沒有電流通過。
可變電阻區:在Ugs≥Ugs(th)且Uds<(Ugs-Ugs(th))的情況下,ld隨Uds的增大而增大,表現為MOS管的電阻隨著Uds的變化而變化,對電流的阻礙作用相應改變。
恒流區:當Ugs≥Ugs(th)且Uds≥(Ugs-Ugs(th))時,ld的大小主要由Ugs決定,此時MOS管能夠輸出相對穩定的電流,這一特性在許多需要穩定電流輸出的電路應用中具有重要作用,如恒流源電路等。

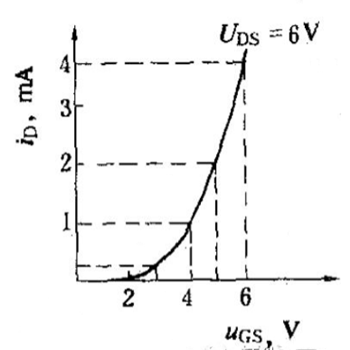

輸入特性曲線


當Ugs<Ugs(th)時,ld=0,MOS管不導通,輸入電壓不足以使其開啟。
當Ugs>Ugs(th)時,若Uds保持為一常量,則隨著Ugs的增大,ld也會相應增大,這表明在足夠的開啟電壓下,進一步增加柵源電壓能夠有效增強MOS管的導電能力,從而增大漏極電流,為電路提供更強的電流驅動能力。
應用說明

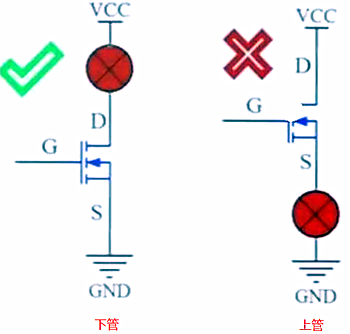

在實際應用中,增強型NMOS管常被用作低端驅動(下管)以及開關元件,通常工作在夾斷區與可變電阻區。
夾斷區應用:此時ld=0,功率P=ld×Uds=0,MOS管幾乎不消耗功率,處于理想的關閉狀態,適用于需要完全切斷電流的開關場景,如數字電路中的開關控制、繼電器驅動電路中的開關元件等,能夠有效減小電路的靜態功耗。
可變電阻區應用:在該區域,Uds相對較小,功率P=ld×Uds也相對較小,這意味著MOS管在調節電流大小時,自身功耗較低,有利于提高電路的效率和穩定性。例如在一些線性調節電路或阻抗匹配電路中,利用增強型NMOS管的可變電阻特性,可以實現對電流的平滑調節和精確控制,同時保持較低的功耗水平。


四、增強型PMOS管的輸入輸出特性曲線及應用說明

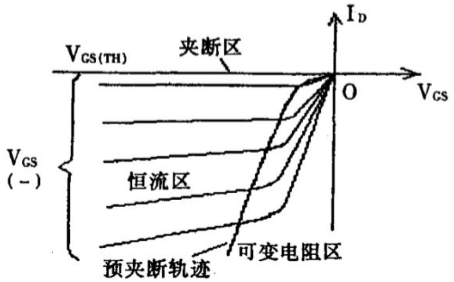

輸出特性曲線


開啟電壓:其開啟電壓Ugs(th)為負壓,與增強型NMOS管的正開啟電壓有所不同,這是PMOS管與NMOS管在工作特性上的一個重要區別。
預夾斷軌跡:同樣可以用Ugd=Ugs(th)=Ugs-Uds來表示,即Uds=Ugs-Ugs(th),不過由于電壓極性的差異,具體的電壓值和方向與NMOS管有所區別。
不同區域特性:
夾斷區:當|Ugs|<|Ugs(th)|時,ld=0,PMOS管處于截止狀態,電流無法從漏極流向源極。
可變電阻區:在|Ugs|≥|Ugs(th)|且|Uds|<(|Ugs|-|Ugs(th)|)的情況下,ld隨|Uds|的增大而增大,類似于增強型NMOS管的可變電阻區,PMOS管的電阻也隨著|Uds|的變化而變化,從而對電流產生不同的阻礙和調節作用。
恒流區:當|Ugs|≥|Ugs(th)|且|Uds|≥(|Ugs|-|Ugs(th)|)時,ld的大小主要取決于|Ugs|,此時PMOS管能夠輸出相對穩定的電流,這一特性在需要穩定電流輸出的電路中同樣具有重要應用價值,如在電源管理電路中,為負載提供穩定的電流源等。
輸入特性曲線


當|Ugsl|<|Ugs(th)|時,ld=0,PMOS管不導通,輸入電壓不足以使其開啟。
當|Ugsl|>|Ugs(th)|時,若Uds保持為一常量,則隨著|Ugs|的增大,ld也會相應增大,這與增強型NMOS管的輸入特性規律相似,只不過電壓極性相反,體現了PMOS管在不同柵源電壓作用下的導電能力變化特點。
應用說明
增強型PMOS管通常適用于高端驅動以及開關電路,工作在夾斷區與可變電阻區。
夾斷區應用:在該區域,ld=0,功率P=ld×Uds=0,PMOS管不消耗功率,處于關閉狀態,適用于需要在高電位側進行開關控制的場景,如在一些升壓電路、電機驅動電路等場景中,作為高端開關元件,能夠在高電壓側實現有效的電流截止,保障電路的安全運行和正常功能。同時,在關閉狀態下低功耗的特性有助于降低整個電路的功耗,提高能源利用效率。
可變電阻區應用:當處于可變電阻區時,由于|Uds|相對較小,功率P=ld×Uds也相對較小,這使得PMOS管在調節電流大小時,自身功耗較低。在一些需要精確控制電流的模擬電路或混合信號電路中,例如在可編程電源電路中,通過調整柵源電壓,利用PMOS管的可變電阻特性,可以實現對輸出電流的精確調節,為負載提供穩定的可變電流,滿足不同電路模塊對電流的不同需求,同時保持較低的功耗和較高的電路效率。
